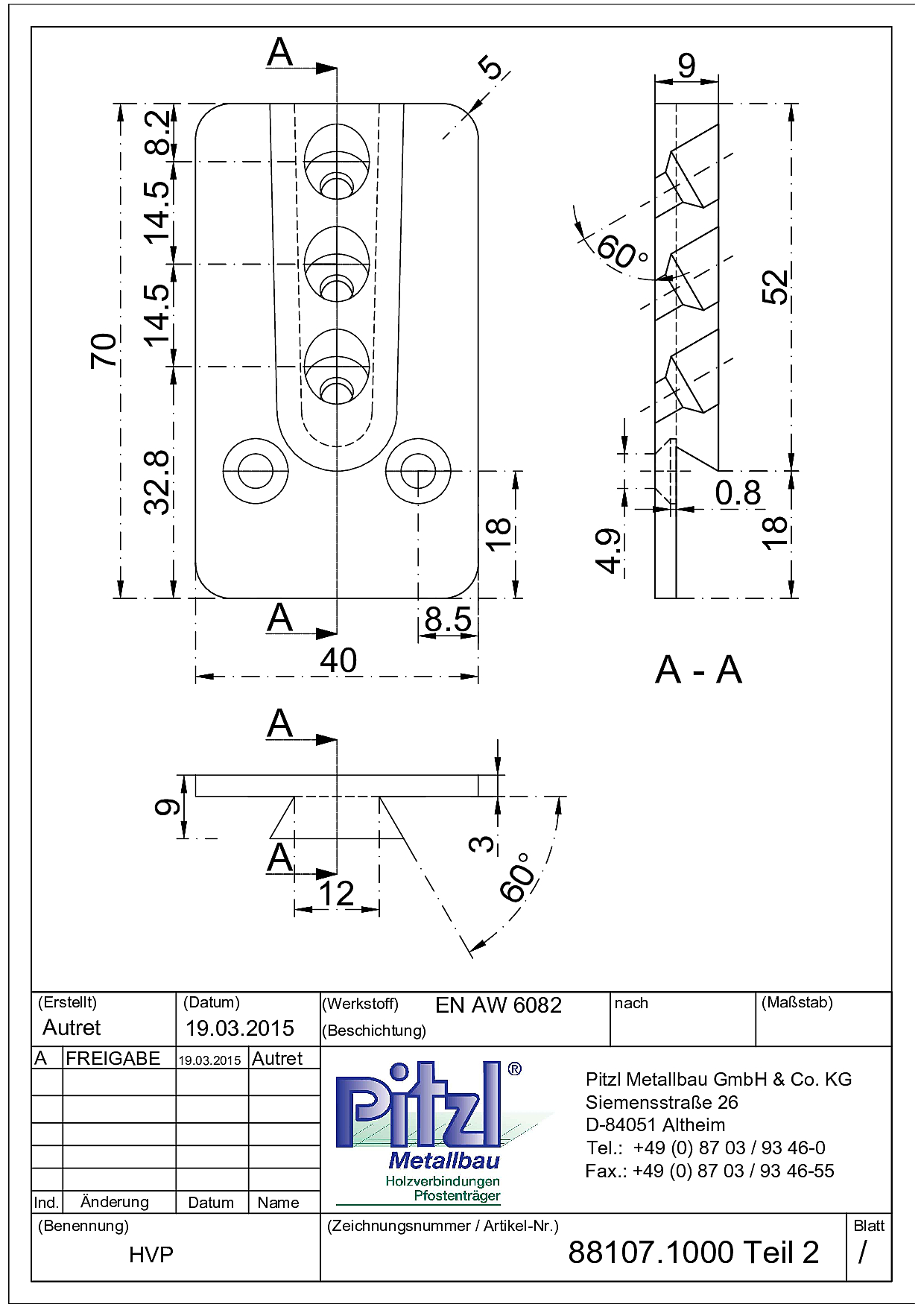

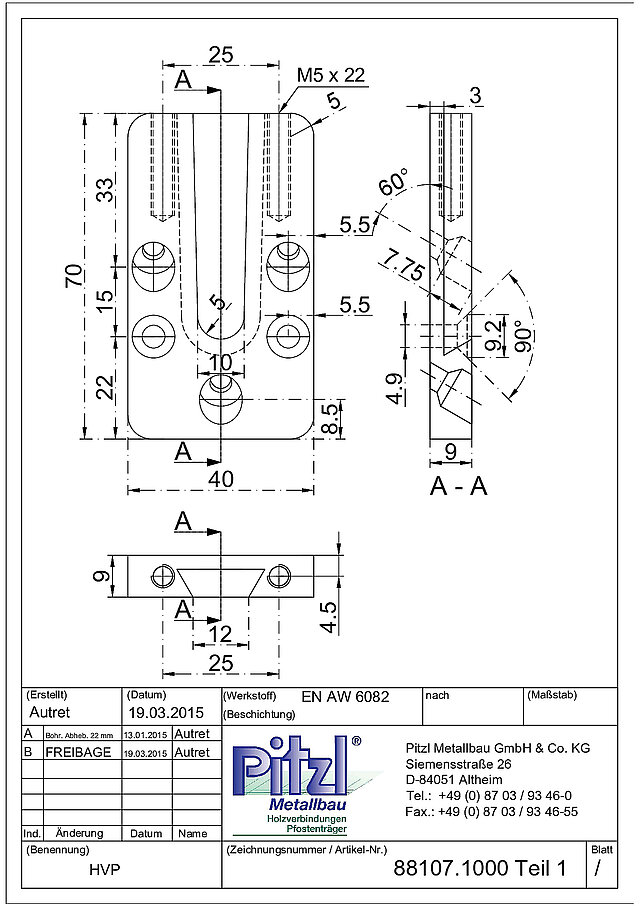

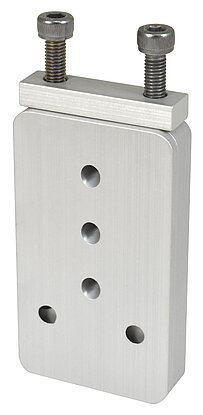

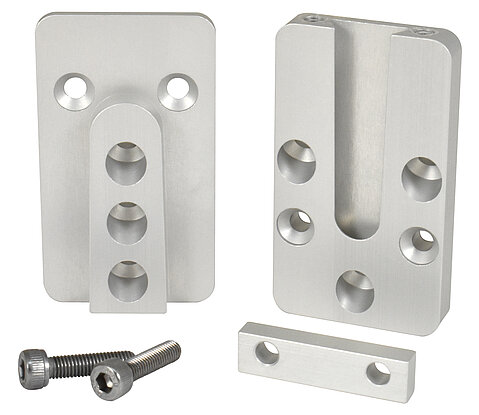

PITZL Standard Verbinder für Holz-Holzanschluss mit Abhebesicherung, Maße: 40 x 70 x 12 mm

Aluminium Profilbohrschraube, Edelstahl gehärtet, TX15 4,2 x 35 mm Hinweis Bei Bedarf lassen sich auch die einzelnen Stone-Clips im Feld durch eine Schraube an der Aluminium-Unterkonstruktion fixieren. Die Clips verfügen zu diesem Zweck über einen Schraubkanal in der Mitte. Wir empfehlen die Verwendung der Aluminium Profilbohrschraube.

Standard Verbinder für Holz-Holzanschluss 25 x 80 x 12 mm Technische Daten Art-Nr. 88008.0000 Abmessungen B x H x D (mm) 25 x 80 x 12 Anzahl Schrauben 10 Schraubengröße Ø 4,5 x 50 - 80 Mindestholzabmessung mit Schrauben Ø 4,5 x 50 (mm) Hauptträger 60 x 90 Nebenträger 45 x 90 Charakteristische Tragfähigkeit * Ø 4,5 x 50 7,32 Ø 4,5 x 80 11,46 Optimale Randabstände und variable Schraubenlänge garantieren Passgenauigkeit für jeden Holzquerschnitt.

Pitzl HVP-Verbinder 80 x 180 x 12 Holz-Holzverbindungen Optimale Randabstände und variable Schraubenlänge garantieren Passgenauigkeit für jeden Holzquerschnitt. * F2,Rk (kN) bei GL24h mit VG-Schrauben: Ø 5 x 60 mit effektiver Gewindelänge von 54 mm und Ø 5 x 100 mit effektiver Gewindelänge von 94 mm. Bei anderen Schrauben- und Gewindelängen oder Holzwerkstoffen: siehe Statikhandbuch. Auf Bestellung erhältlich: Verbinder der Serien 882 - 884 in Doppelausführung. Doppelte Breite für doppelte Tragfähigkeit. Die perfekte Verbindung für quadratische Holzquerschnitte oder breite Träger mit geringer Höhe. Technische Daten Art-Nr. 88318.0000 Abmessungen B x H x D (mm) 80 x 180 x 12 Anzahl Schrauben 34 Schraubengröße Ø 5 x 60 - 100 Mindestholzabmessung mit Schrauben Ø 5 x 60 (mm) Hauptträger 70 x 200 Nebenträger 100 x 200 Charakteristische Tragfähigkeit * Ø 5 x 60 47,55 Ø 5 x 100 78,32 Langtext Herstellen eines Haupt- und Nebenträgeranschlusses Holz-HolzHerstellen eines Haupt- und Nebenträgeranschlusses mit PITZL HVP 88318.0000 gemäß ETA-15/0187. Der Anschluss an den Holz-Nebenträger erfolgt mittels 17 Stk. Heco Topix mit dem Durchmesser 5,0 mm und einer Länge von 60 / 80 / 100 mm. Der Anschluss an den Holz-Hauptträger erfolgt mittels 17 Stk. Heco Topix mit dem Durchmesser 5,0 mm und einer Länge von 60 / 80 / 100 mm. Eine Querzugsicherung ist/ist nicht im Bereich des Hauptträgers/Nebenträgers vorzusehen. Der Hauptträger ist/ist nicht verdrehsteif bzw. ausreichend gehalten. Die Gebrauchstauglichkeit ist über die Steifigkeitskennwerte nachzuweisen. Eine Brandwiderstandszeit von 60 Minuten ist über geeignete konstruktive Maßnahmen zu lösen. Die Tragfähigkeitswerte, bezogen auf die Holzgüte C24, sind folgende:F1,Rk = 19,04 / 25,28 / 31,36 kN - Kraft rechtwinklig zur Verbinderebene in der Achse des NebenträgersF2,Rk = 44,06 / 58,51 / 72,57 kN - Kraft in EinschubrichtungF3,Rk = 0,00 kN - Kraft entgegen der Einschubrichtung (Abhub)F4,Rk = 25,28 kN - Kraft rechtwinklig zur EinschubrichtungMtor,Rk = 700,33 Nm - Torsionsmoment um die Nebenträgerlängsachse Die Tragfähigkeitswerte, bezogen auf die Holzgüte GL24h, sind folgende:F1,Rk = 20,55 / 27,29 / 33,84 kN - Kraft rechtwinklig zur Verbinderebene in der Achse des NebenträgersF2,Rk = 47,55 / 63,15 / 78,32 kN - Kraft in EinschubrichtungF3,Rk = 0,00 kN - Kraft entgegen der Einschubrichtung (Abhub)F4,Rk = 26,51 kN - Kraft rechtwinklig zur EinschubrichtungMtor,Rk = 734,51 Nm - Torsionsmoment um die Nebenträgerlängsachse Die Anzahl und Anordnung der Verbinder sowie der Einbau und die Montage sind den Spezifikationen gemäß ETA-15/0187 zu entnehmen und einzuhalten. Grundsätzlich gelten die Anforderungen der DIN EN 1995. KurztextHaupt-Nebenträger-Verbinder HVP 88318.0000; Abmessung 80 x 180 x 12 mmHaupt-Nebenträger-Verbinder nach ETA-15/0187, aus einer Aluminiumlegierung inkl. 34 Stk. Heco Topix Ø 5,0 x 60 / 80 / 100 mm, gelb-verzinkt / zink-nickel, geeignet für folgende charakteristische Belastungen: Für Holzgüte C24:F1,Rk = 19,04 / 25,28 / 31,36 kN - Kraft rechtwinklig zur VerbinderebeneF2,Rk = 44,06 / 58,51 / 72,57 kN - Kraft in EinschubrichtungF3,Rk = 0,00 kN - Kraft entgegen der Einschubrichtung (Abhub)F4,Rk = 25,28 kN - Kraft rechtwinklig zur EinschubrichtungMtor,Rk = 700,33 Nm - Torsionsmoment um die Nebenträgerlängsachse Für Holzgüte GL24h:F1,Rk = 20,55 / 27,29 / 33,84 kN - Kraft rechtwinklig zur VerbinderebeneF2,Rk = 47,55 / 63,15 / 78,32 kN - Kraft in EinschubrichtungF3,Rk = 0,00 kN - Kraft entgegen der Einschubrichtung (Abhub)F4,Rk = 26,51 kN - Kraft rechtwinklig zur EinschubrichtungMtor,Rk = 734,51 Nm - Torsionsmoment um die Nebenträgerlängsachse

Standard Verbinder für Holz-Holzanschluss mit Abhebesicherung, Maße: 25 x 60 x 12 mm Optimale Randabstände und variable Schraubenlänge garantieren Passgenauigkeit für jeden Holzquerschnitt. Technische Daten: Art-Nr. 88006.1000 Abmessungen B x H x D (mm) 25 x 60 x 12 Anzahl Schrauben 8 Schraubengröße Ø 4,5 x 50 - 80 Mindestholzabmessung mit Schrauben Ø 4.5 x 50 (mm) Hauptträger 60 x 70 Nebenträger 45 x 70 Charakteristische Tragfähigkeit * Ø 4,5 x 50 4,88 Ø 4.5 x 80 7,64 VPE 20

PITZL Standard Verbinder für Holz-Holzanschluss mit Abhebesicherung, Maße: 40 x 90 x 12 mm Optimale Randabstände und variable Schraubenlänge garantieren Passgenauigkeit für jeden Holzquerschnitt. Technische Daten: Art-Nr. 88109.1000 Abmessungen B x H x D (mm) 40 x 90 x 12 Anzahl Schrauben 14 Schraubengröße Ø 4,5 x 50 - 80 Mindestholzabmessung mit Schrauben Ø 4,5 x 50 (mm) Hauptträger 60 x 100 Nebenträger 50** x 100 Charakteristische Tragfähigkeit * Ø 4,5 x 50 9,77 Ø 4,5 x 80 15,28 VPE 10

Standard Verbinder für Holz-Holzanschluss mit Abhebesicherung, Maße: 60 x 100 x 12 mm Optimale Randabstände und variable Schraubenlänge garantieren Passgenauigkeit für jeden Holzquerschnitt. Technische Daten: Art-Nr. 88210.1000 Abmessungen B x H x D (mm) 60 x 100 x 12 Anzahl Schrauben 18 Schraubengröße Ø 5 x 60 - 100 Mindestholzabmessung mit Schrauben Ø 5 x 60 (mm) Hauptträger 70 x 120 Nebenträger 80 x 120 Charakteristische Tragfähigkeit * Ø 5 x 60 19,81 Ø 5 x 100 32,63 VPE 10

Standard Verbinder für Holz-Holzanschluss mit Abhebesicherung, Maße: 40 x 110 x 12 mm Optimale Randabstände und variable Schraubenlänge garantieren Passgenauigkeit für jeden Holzquerschnitt. Technische Daten: Art-Nr. 88111.1000 Abmessungen B x H x D (mm) 40 x 110 x 12 Anzahl Schrauben 16 Schraubengröße Ø 4,5 x 50 - 80 Mindestholzabmessung mit Schrauben Ø 4,5 x 50 (mm) Hauptträger 60 x 120 Nebenträger 50** x 120 Charakteristische Tragfähigkeit * Ø 4,5 x 50 12,21 Ø 4,5 x 80 19,10 VPE 10

Standard Verbinder für Holz-Holzanschluss mit Abhebesicherung, Maße: 60 x 140 x 12 mm Optimale Randabstände und variable Schraubenlänge garantieren Passgenauigkeit für jeden Holzquerschnitt. Technische Daten: Art-Nr. 88214.1000 Abmessungen B x H x D (mm) 60 x 140 x 12 Anzahl Schrauben 24 Schraubengröße Ø 5 x 60 - 100 Mindestholzabmessung mit Schrauben Ø 5 x 60 (mm) Hauptträger 70 x 160 Nebenträger 80 x 160 Charakteristische Tragfähigkeit * Ø 5 x 60 31,70 Ø 5 x 100 52,21 VPE 10

Standard Verbinder für Holz-Holzanschluss mit Abhebesicherung, Maße: 80 x 180 x 12 mm Optimale Randabstände und variable Schraubenlänge garantieren Passgenauigkeit für jeden Holzquerschnitt. Technische Daten: Art-Nr. 88318.1000 Abmessungen B x H x D (mm) 80 x 180 x 12 Anzahl Schrauben 34 Schraubengröße Ø 5 x 60 - 100 Mindestholzabmessung mit Schrauben Ø 5 x 60 (mm) Hauptträger 70 x 200 Nebenträger 100 x 200 Charakteristische Tragfähigkeit * Ø 5 x 60 47,55 Ø 5 x 100 78,32 VPE 10

RIGID Verbinder für biegesteife Rahmenecken, Zugplatte: 120 x 250 x 15 mm Mit dem Systemverbinder Pitzl – RIGID wird den ausführenden und planenden Firmen die einfache Ausführbarkeit biegesteifer Stützen – Riegelanschlüsse (Rahmenecken) ermöglicht. Die Kombination des bekannt leistungsstarken HVP – Verbinder mit einem optimal abgestimmten Zugblech ersetzt problemlos das Kopfband beim Bau eines Carports. In den größeren Versionen wird dem Verbindungssystem auch ein Einsatz im Hallenbau attestiert. Montagehinweis: Der HVP-Verbinder wird an der Stütze und den Riegel montiert (an der Stütze eingefräst). Bei der Montage werden die Stützen gestellt und der Riegel mit dem HVP an den Stützen eingehängt. Im Anschluss daran erfolgt auf der Oberseite des Rahmenecks die Verschraubung des Zugbleches. Dieses kann eingefräst oder aufliegend montiert werden. Technische Daten: Art-Nr. 88430.4000 Abmessungen B x H x T HVP [mm] 120 x 300 x 15 Abmessungen B x H x T Zugplatte [mm] 120 x 325 x 15 Mindestholzabmessungen b x h Stütze [cm] 16 x 16 Mindestholzabmessungen b x h Riegel [cm] 16 x 36
