PITZL Nutfräser Ø 10 mm

94,66 €*

Inhalt: 1 Stück

Preise inkl. MwSt. zzgl. Versandkosten

Versandfertig in 7 Tagen, Lieferzeit 1-2 Tage

Bestellen Sie für weitere 250,00 € und Sie erhalten Ihre Bestellung versandkostenfrei.

Stück

Produktnummer: PIT50934.1000

EAN: 4251409414226

Unsere Vorteile

Kostenloser Versand ab 250€ in Deutschland
Kostenloser Versand ab 650€ in Österreich
Versand innerhalb von 24h
Seriöse Shops bieten PayPal wie wir
Sofort lieferbar heißt der Artikel ist auf Lager

Produktinformationen "PITZL Nutfräser Ø 10 mm"

Nutfräser Ø 10 mm

Diese Kombinationen sind für eine optimale Ausfräsung erforderlich. Man erhält dadurch das exakte Fräsbild des jeweiligen Verbinders. Somit ist eine schnelle Montage ohne zusätzliches Einmessen unserer Verbinder möglich.

In Kombination mit unseren Frässchablonen können Sie auch die Oberteile unserer Pfostenträger einfräsen.

Technische Daten:

Art-Nr.	50934.1000
Ø mm	10
Nutzlänge mm	20
Gesamtlänge mm	52
Tiefenstellring Ø mm	8
mit Kugellager geschlossen mm	20 x 8 x 5
passend für Verbinderbreiten mm	25, 40
Spannzangenaufnahme	Ø 8 mm

Hersteller "Pitzl"

Weiterführende Links des Herstellers

Hersteller-Webseite

0 von 0 Bewertungen

Bewerten Sie dieses Produkt!

Teilen Sie Ihre Erfahrungen mit anderen Kunden.

Anmelden

Ihre E-Mail-Adresse

Ihr Passwort

Keine Bewertungen gefunden. Teilen Sie Ihre Erfahrungen mit anderen.

Angaben zum Hersteller (Informationspflichten zur GPSR Produktsicherheitsverordnung)

Pitzl Metallbau GmbH & Co.KG

Siemensstr. 26

84051 Altheim, Deutschland

info@pitzl-connectors.com

Zubehör

PITZL Standard Verbinder für Holz-Holzanschluss mit Abhebesicherung, Maße: 25 x 40 x 12 mm

Standard Verbinder für Holz-Holzanschluss mit Abhebesicherung, Maße: 25 x 40 x 12 mm Optimale Randabstände und variable Schraubenlänge garantieren Passgenauigkeit für jeden Holzquerschnitt. Technische Daten: Art-Nr. 88004.1000 Abmessungen B x H x D (mm) 25 x 40 x 12 Anzahl Schrauben 6 Schraubengröße Ø 4,5 x 50 - 80 Mindestholzabmessung mit Schrauben Ø 4,5 x 50 (mm) Hauptträger 60 x 50 Nebenträger 45 x 50 Charakteristische Tragfähigkeit * Ø 4,5 x 50 2,44 Ø 4,5 x 80 3,82 VPE 20

14,20 €*

PITZL Standard Verbinder für Holz-Holzanschluss mit Abhebesicherung, Maße: 25 x 60 x 12 mm

Standard Verbinder für Holz-Holzanschluss mit Abhebesicherung, Maße: 25 x 60 x 12 mm Optimale Randabstände und variable Schraubenlänge garantieren Passgenauigkeit für jeden Holzquerschnitt. Technische Daten: Art-Nr. 88006.1000 Abmessungen B x H x D (mm) 25 x 60 x 12 Anzahl Schrauben 8 Schraubengröße Ø 4,5 x 50 - 80 Mindestholzabmessung mit Schrauben Ø 4.5 x 50 (mm) Hauptträger 60 x 70 Nebenträger 45 x 70 Charakteristische Tragfähigkeit * Ø 4,5 x 50 4,88 Ø 4.5 x 80 7,64 VPE 20

17,49 €*

PITZL Standard Verbinder für Holz-Holzanschluss mit Abhebesicherung, Maße: 40 x 70 x 12 mm

Standard Verbinder für Holz-Holzanschluss mit Abhebesicherung, Maße: 40 x 70 x 12 mm Optimale Randabstände und variable Schraubenlänge garantieren Passgenauigkeit für jeden Holzquerschnitt. Technische Daten: Art-Nr. 88107.1000 Abmessungen B x H x D (mm) 40 x 70 x 12 Anzahl Schrauben 10 Schraubengröße Ø 4,5 x 50 - 80 Mindestholzabmessung mit Schrauben Ø 4,5 x 50 (mm) Hauptträger 60 x 80 Nebenträger 50** x 80 Charakteristische Tragfähigkeit * Ø 4,5 x 50 7,32 Ø 4,5 x 80 11,46 VPE 10

18,36 €*

PITZL Standard Verbinder für Holz-Holzanschluss mit Abhebesicherung, Maße: 25 x 80 x 12 mm

Standard Verbinder für Holz-Holzanschluss mit Abhebesicherung, Maße: 25 x 80 x 12 mm Optimale Randabstände und variable Schraubenlänge garantieren Passgenauigkeit für jeden Holzquerschnitt. Technische Daten: Art-Nr. 88008.1000 Abmessungen B x H x D (mm) 25 x 80 x 12 Anzahl Schrauben 10 Schraubengröße Ø 4,5 x 50 - 80 Mindestholzabmessung mit Schrauben Ø 4,5 x 50 (mm) Hauptträger 60 x 90 Nebenträger 45 x 90 Charakteristische Tragfähigkeit * Ø 4,5 x 50 7,32 Ø 4,5 x 80 11,46 VPE 20

19,93 €*

PITZL Standard Verbinder für Holz-Holzanschluss mit Abhebesicherung, Maße: 40 x 90 x 12 mm

PITZL Standard Verbinder für Holz-Holzanschluss mit Abhebesicherung, Maße: 40 x 90 x 12 mm Optimale Randabstände und variable Schraubenlänge garantieren Passgenauigkeit für jeden Holzquerschnitt. Technische Daten: Art-Nr. 88109.1000 Abmessungen B x H x D (mm) 40 x 90 x 12 Anzahl Schrauben 14 Schraubengröße Ø 4,5 x 50 - 80 Mindestholzabmessung mit Schrauben Ø 4,5 x 50 (mm) Hauptträger 60 x 100 Nebenträger 50** x 100 Charakteristische Tragfähigkeit * Ø 4,5 x 50 9,77 Ø 4,5 x 80 15,28 VPE 10

21,81 €*

PITZL Standard Verbinder für Holz-Holzanschluss mit Abhebesicherung, Maße: 25 x 100 x 12 mm

Standard Verbinder für Holz-Holzanschluss mit Abhebesicherung, Maße: 25 x 100 x 12 mm Haupt-Nebenträger-Verbinder nach ETA-15/0187, aus einer Aluminiumlegierung inkl. 12 Stk. Heco Topix Ø 4,5 x 50 / 60 / 80 mm, gelb-verzinkt / zink-nickel, geeignet für folgende charakteristische Belastungen: Für Holzgüte C24:F1,Rk = 6,01 / 7,23 / 9,59 kN - Kraft rechtwinklig zur VerbinderebeneF2,Rk = 8,87 / 10,66 / 14,16 kN - Kraft in EinschubrichtungF3,Rk = 3,30 kN - Kraft entgegen der Einschubrichtung (Abhub)F4,Rk = 7,51 kN - Kraft rechtwinklig zur EinschubrichtungMtor,Rk = 165,20 Nm - Torsionsmoment um die Nebenträgerlängsachse Für Holzgüte GL24h:F1,Rk = 6,49 / 7,80 / 10,35 kN - Kraft rechtwinklig zur VerbinderebeneF2,Rk = 9,57 / 11,51 / 15,28 kN - Kraft in EinschubrichtungF3,Rk = 3,30 kN - Kraft entgegen der Einschubrichtung (Abhub)F4,Rk = 7,88 kN - Kraft rechtwinklig zur EinschubrichtungMtor,Rk = 173,27 Nm - Torsionsmoment um die Nebenträgerlängsachse Technische Daten: Art-Nr. 88010.1000 Abmessungen B x H x D (mm) 25 x 100 x 12 Anzahl Schrauben 12 Schraubengröße Ø 4,5 x 50 - 80 Mindestholzabmessung mit Schrauben Ø 4,5 x 50 (mm) Hauptträger 60 x 110 Nebenträger 45 x 110 Charakteristische Tragfähigkeit * Ø 4,5 x 50 9,77 Ø 4,5 x 80 15,28 VPE 20

22,21 €*

PITZL Standard Verbinder für Holz-Holzanschluss mit Abhebesicherung, Maße: 40 x 110 x 12 mm

Standard Verbinder für Holz-Holzanschluss mit Abhebesicherung, Maße: 40 x 110 x 12 mm Optimale Randabstände und variable Schraubenlänge garantieren Passgenauigkeit für jeden Holzquerschnitt. Technische Daten: Art-Nr. 88111.1000 Abmessungen B x H x D (mm) 40 x 110 x 12 Anzahl Schrauben 16 Schraubengröße Ø 4,5 x 50 - 80 Mindestholzabmessung mit Schrauben Ø 4,5 x 50 (mm) Hauptträger 60 x 120 Nebenträger 50** x 120 Charakteristische Tragfähigkeit * Ø 4,5 x 50 12,21 Ø 4,5 x 80 19,10 VPE 10

23,78 €*

PITZL Standard Verbinder für Holz-Holzanschluss mit Abhebesicherung, Maße: 40 x 130 x 12 mm

Standard Verbinder für Holz-Holzanschluss mit Abhebesicherung, Maße: 40 x 130 x 12 mm Optimale Randabstände und variable Schraubenlänge garantieren Passgenauigkeit für jeden Holzquerschnitt. Technische Daten: Art-Nr. 88113.1000 Abmessungen B x H x D (mm) 40 x 130 x 12 Anzahl Schrauben 18 Schraubengröße Ø 4,5 x 50 - 80 Mindestholzabmessung mit Schrauben Ø 4,5 x 50 (mm) Hauptträger 60 x 140 Nebenträger 50** x 140 Charakteristische Tragfähigkeit * Ø 4,5 x 50 14,65 Ø 4,5 x 80 22,92 VPE 10

26,67 €*

PITZL Standard Verbinder für Holz-Holzanschluss mit Abhebesicherung, Maße: 40 x 150 x 12 mm

Standard Verbinder für Holz-Holzanschluss mit Abhebesicherung, Maße: 40 x 150 x 12 mm Optimale Randabstände und variable Schraubenlänge garantieren Passgenauigkeit für jeden Holzquerschnitt. Technische Daten: Art-Nr. 88115.1000 Abmessungen B x H x D (mm) 40 x 150 x 12 Anzahl Schrauben 22 Schraubengröße Ø 4,5 x 50 - 80 Mindestholzabmessung mit Schrauben Ø 4,5 x 50 (mm) Hauptträger 60 x 160 Nebenträger 50** x 160 Charakteristische Tragfähigkeit * Ø 4,5 x 50 19,53 Ø 4,5 x 80 30,56 VPE 10

28,71 €*

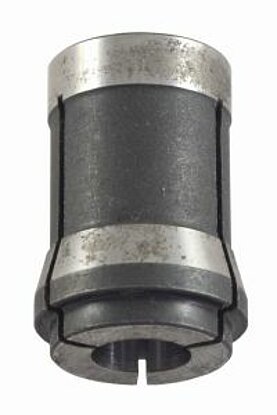

PITZL Spannzange Ø 8 mm

Spannzange Ø 8 mm passend für Nutfräser Art. Nr. 50934.1000 Technische Daten: Art-Nr. 58396.0008 Ø mm 8

36,51 €*

PITZL Spannzangenhalter für HM14

Spannzangenhalter für HM14 Zubehör für das FräsgerätSpannzangenhalter ohne ZangePassend für das Fräsgerät Scheer HM 14. Technische Daten: Art-Nr. 58396.0000 Aufnahme Innengewinde M10 Aufnahme Außengewinde M16

86,37 €*
