PITZL Standard Verbinder für Holz-Holzanschluss mit Abhebesicherung, Maße: 60 x 140 x 12 mm

29,35 €*

Inhalt: 1 Stück

Preise inkl. MwSt. zzgl. Versandkosten

Versandfertig in 7 Tagen, Lieferzeit 1-2 Tage

Bestellen Sie für weitere 250,00 € und Sie erhalten Ihre Bestellung versandkostenfrei.

Stück

Produktnummer: PIT88214.1000

EAN: 4251409408980

Unsere Vorteile

Kostenloser Versand ab 250€ in Deutschland
Kostenloser Versand ab 650€ in Österreich
Versand innerhalb von 24h
Seriöse Shops bieten PayPal wie wir
Sofort lieferbar heißt der Artikel ist auf Lager

Produktinformationen "PITZL Standard Verbinder für Holz-Holzanschluss mit Abhebesicherung, Maße: 60 x 140 x 12 mm"

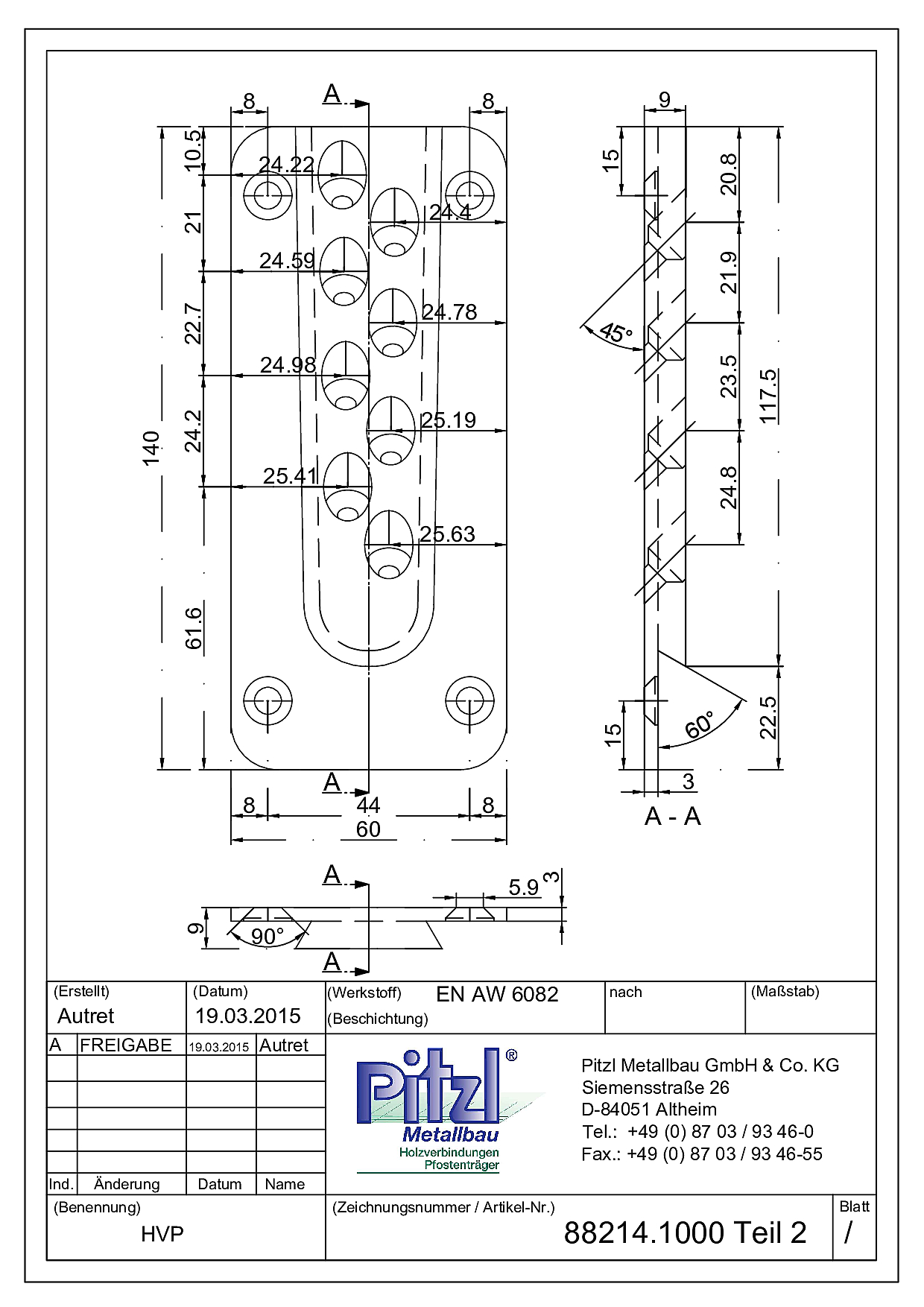

Standard Verbinder für Holz-Holzanschluss mit Abhebesicherung, Maße: 60 x 140 x 12 mm

Optimale Randabstände und variable Schraubenlänge garantieren Passgenauigkeit für jeden Holzquerschnitt.

Technische Daten:

Art-Nr.	88214.1000
Abmessungen B x H x D (mm)	60 x 140 x 12
Anzahl Schrauben	24
Schraubengröße	Ø 5 x 60 - 100
Mindestholzabmessung mit Schrauben Ø 5 x 60 (mm) Hauptträger	70 x 160
Nebenträger	80 x 160
Charakteristische Tragfähigkeit * Ø 5 x 60	31,70
Ø 5 x 100	52,21
VPE	10

Hersteller "Pitzl"
