Eurotec Druckplatte HighLoad
26,14 €*
Die Druckplatte HighLoad von Eurotec lässt sich mit dem entsprechenden Zuganker HighLoad kombinieren. Diese ist notwendig, um eine Verformung des Zugankers zu verhindern sowie die Zugkräfte zu erhöhen.MaterialBaustahl S355 VerzinktVorteileIdeal zur Verankerung von Brettsperrholzelementen (CLT)Zur Montage in Beton, Holz und StahlHinweisDie Druckplatte HighLoad darf nur in Kombination mit dem Zuganker HighLoad (Art.-Nr.: 954114) verwendet werden.AnwendungshinweiseUm das Bohrloch anzuzeichnen, wird er HighLoad Zuganker im Fußbodenbereich auf die Beplankung aufgelegt. Nachdem der Zuganker zur Seite gelegt wurde, um das Loch zu Bohren und zu säubern, wird mit Hilfe des Injektionsmörtels die Ankerstange eingeklebt. Nun folgt die Platzierung des Zugankers inkl. Druckplatte, indem man ihn mit Winkelbeschlagsschrauben oder Ankernägeln am Stiel oder Holzelement befestigt. Zuletzt folgt das Aufschrauben der Mutter mit dem entsprechenden Drehmoment auf die Ankerstange. Durch die Verbindung werden Zug-, Sog- und Schubkräfte sicher über die Schrauben in den Zuganker und über einen Dübel in die Bodenplatte geleitet.Rand- und Achsabstände nach EC5 sowie die Aushärtezeit und Anzugsdrehmoment des Betonankers sind einzuhalten.
Eurotec Druckplatte Scherwinkel
15,33 €*
Druckplatte ScherwinkelDurch die zusätzliche Montage der Druckplatte können bei der Fixierung im Beton Zugkräfte aufgenommen werden.
Eurotec Druckplatte Scherwinkel HB flach
14,91 €*
Bei einer Verankerung am Betonbauteil muss der Scherwinkel HB flach durch die Druckplatte Scherwinkel HB flach ergänzt werden. In Kombination mit der Druckplatte können bei einer Befestigung im Beton zusätzlich Zugkräfte aufgenommen werden.EigenschaftenMaterialstärke: 12 mmZur Montage auf BetonSehr hohe Schertragfähigkeit dank innovativem BefestigungskonzeptMaterialS235 VerzinktHinweis: Darf nur in Kombination mit dem Scherwinkel HB flach verwendet werden. Der Scherwinkel HB flach ist nicht im Lieferumfang enthalten.
Eurotec Druckplatte Zuganker 340/440/540
7,60 €*
Die Druckplatte Zuganker 340/440/540 von Eurotec lässt sich mit dem entsprechenden Zuganker 340/440/540 kombinieren. Diese ist notwendig, um eine Verformung des Zugankers zu verhindern sowie die Zugkräfte zu erhöhen.Material Baustahl S355 VerzinktVorteileIn Kombination mit der Druckplatte kann die Zugkraft zusätzlich erhöht werdenZur Montage in Holz und BetonZulassungEuropäische Technische Bewertung ETA-19/0020HinweisDie Druckplatte Zuganker 340/440/540 darf nur in Kombination mit dem Zuganker 340/440/540 (Art.-Nr.: 954099, 954100, 954231) verwendet werden.
Eurotec Druckplatte Zuganker 620
7,60 €*
Die Druckplatte Zuganker 620 von Eurotec lässt sich mit dem entsprechenden Zuganker 620 kombinieren. Diese ist notwendig, um eine Verformung des Zugankers zu verhindern sowie die Zugkräfte zu erhöhen.Material Baustahl S355 VerzinktVorteileIdeal zur Verankerung von Brettsperrholzelementen (CLT)Zur Montage in Beton, Holz und StahlHinweisDer Druckplatte Zuganker 620 darf nur in Kombination mit dem Zuganker 620 (Art.-Nr.: 954232) verwendet werden.ZulassungBeantragt: Europäische Technische Bewertung ETA-19/0020
Eurotec Scherwinkel
10,95 €*
Der wurde speziell für den modernen Holzbau entwickelt und dient als Winkelverbinder, um die Aufnahme von Scherkräften zu gewährleisten. Dies wird durch unterschiedliche Löcher sichergestellt, die zur Befestigung in Beton und Holz vorgesehen sind.Dank der separat erhältlichen Druckplatte für den Scherwinkel können auch Zugkräfte aufgenommen werden.Vorteile:Weniger Verbinder notwendigZur Installation in Holz und BetonDurch innovative Befestigungstechnik sehr große SchertragfähigkeitAnwendungshinweis:Für die Befestigung des Scherwinkels im Holz sind pro Seite 41 gerade Löcher und 6 Schrägverschraubungslöcher vorhanden, die wahlweise mit Ankernägeln oder Winkelbeschlagschrauben (WBS) fixiert werden. In Abhängigkeit von der Nutzung sind zwei weitere Befestigungslöcher vorhanden, die zusätzlich zur statischen Berechnung zur Verfügung stehen. Für die Fixierung im Beton stehen die vorgesehenen Löcher mit Ø 14 mm zur Verfügung, welche mit Bolzenankern Ø 12 mm oder der Rock-Betonschraube Ø 12,5 mm befestigt werden.
Eurotec Scherwinkel HB flach
7,24 €*
Scherkräfte können mit dem Eurotec Scherwinkel HB flach gezielt aufgenommen werden. Sie können das Produkt speziell im Holzrahmenbau anwenden. Durch das Anbringen einer Druckplatte können auftretende Lasten in den Beton geleitet werden.MaterialScherwinkel HB flach: S250 VerzinktMaterialstärke Scherwinkel HB flach: 3 mmDruckplatte Scherwinkel HB flach: S235 VerzinktMaterialstärke Druckplatte Scherwinkel HB flach: 12 mmVorteilZur Montage auf BetonSehr hohe Schertragfähigkeit mittels innovativem BefestigungskonzeptGeringe Anzahl an Verbindern notwendigDruckplatte ermöglicht Aufnahme zusätzlicher ZugkräfteZulassungEuropäische Technische Bewertung ETA-19/0020Hinweis: Darf nur in Kombination mit der Druckplatte Scherwinkel flach HB (Art.-Nr.: 954179) verwendet werden.
Eurotec Scherwinkel HH flach
6,28 €*
Im modernen Holzbau schafft der Eurotec Scherwinkel HH flach Abhilfe. Dieser kann ideal genutzt werden, um Scherkräfte aufzunehmen. Das Produkt zeichnet sich durch die geringe Höhe aus, durch welche eine Anwendung im Holzrahmenbau ermöglicht wird.MaterialS250 VerzinktMaterialstärke: 3 mmVorteileZur Montage auf HolzNeues Befestigungskonzept ermöglicht sehr hohe SchertragfähigkeitWenige Verbinder erforderlichAufnahme besonders hoher Zugkräfte mit der KonstruX-Schraube möglichZulassungEuropäische Technische Bewertung ETA-19/0020
Eurotec Zuganker 340/440/540/620
20,18 €*
Stahlblechformteile speziell für den Holzrahmenbau zur Übertragung von ZugkräftenDie Zuganker 340/440/540/620 sind Stahlblechformteile speziell für den Holzrahmenbau zur Übertragung von Zugkräften. Sie ermöglichen eine einfache und schnelle Fußpunktverankerung von Holzelementen in Holz, Stahl oder Betonuntergründen. Die Zuganker sind besonders stabil und können hohe Belastungen aushaltenVorteileKurze Steghöhe (150 mm)Indirekte Befestigung durch eine Zwischenschicht (z. B. OSB)Zur Montage in Holz und BetonOptimiertes Schraubenbild für sehr hohe ZugtragfähigkeitenHinweiseDer Zuganker 340/440/540 darf nur in Kombination mit der Druckplatte Zuganker 340/440/540 (Art.-Nr.: 954110) verwendet werden.Der Zuganker 620 darf nur in Kombination mit der Druckplatte Zuganker 620 (Art.-Nr.: 954230) verwendet werden.Die ETA-Zulassung für den Zuganker 540 (954231) und den Zuganker 620 (954232) sind beantragt.
Eurotec Zuganker HighLoad
44,63 €*
Der Zuganker HighLoad ist ein Stahlblechformteil speziell zur Übertragung von enorm hohen Zugkräften im Holzbau. Entwickelt wurde dieser, um den Anforderungen von modernen Holzbauten (komplexe Hallenbauten, mehrgeschossige Gebäude) gerecht zu werden. Er ist in der Lage außergewöhnlich hohe Lasten aufzunehmen.MaterialBaustahl S355 VerzinktMaterialstärke: 3 mmVorteileKurze Steghöhe (150 mm)Ideal zur Verankerung von Brettsperrholzelementen (CLT)Indirekte Befestigung durch eine Zwischenschicht (z. B. OSB)Zur Montage in Beton, Holz und StahlOptimiertes Lochbild und Geometrie für sehr hohe ZugtragfähigkeitenHinweisDer Zuganker HighLoad darf nur in Kombination mit der Druckplatte HighLoad (Art.-Nr.: 954178 ) verwendet werden.ZulassungEuropäische Technische Bewertung ETA-19/0020
Eurotec Zuganker HT
Unser Eurotec Zuganker HT aus dem Bereich Holzverbinder ist ein Stahlblechformteil, welches speziell für den Holzrahmenbau entwickelt wurde. Der Zuganker ist für die Übertragung von Zugkräften geeignet. Der Zuganker wird durch eine schnelle und einfache Fußpunktverankerung befestigt. Die Verankerung ist in Holz, Stahl und Beton möglich. Der Eurotec Zuganker ist besonders stabil und kann hohe Belastungen aushalten.Vorteile:Kurze Steghöhe (150 mm)Hält Zuglasten von bis zu 42 kNStützenanschlüsse mit optimiertem SchraubenbildSehr hohe Tragfähigkeiten (Zug-, Sog- und Schubkräfte)Befestigung kann über Zwischenschicht erfolgen (z. B. OSB)BefestigungsmittelWinkelbeschlagschraube ETA-zertifiziert (ETA-11/0024)Multidübel
Preis auf Anfrage
Eurotec Zuganker Simply
4,31 €*
Zuganker Simply LLLangloch, feuerverzinktDer Zuganker Simply bietet die Möglichkeit zur schnellen und einfachen Befestigung von Holz/Holz, Holz/Beton, Holz/Stahl und Holz/Mauerwerk. Dieser kann höchsten Belastungen standhalten und verfügt über eine besondere Stabilität. Auf der einen Seite verfügt der Zuganker Simply über Nagellöcher und auf der anderen Seite über Bolzenlöcher inkl. einem Langloch.

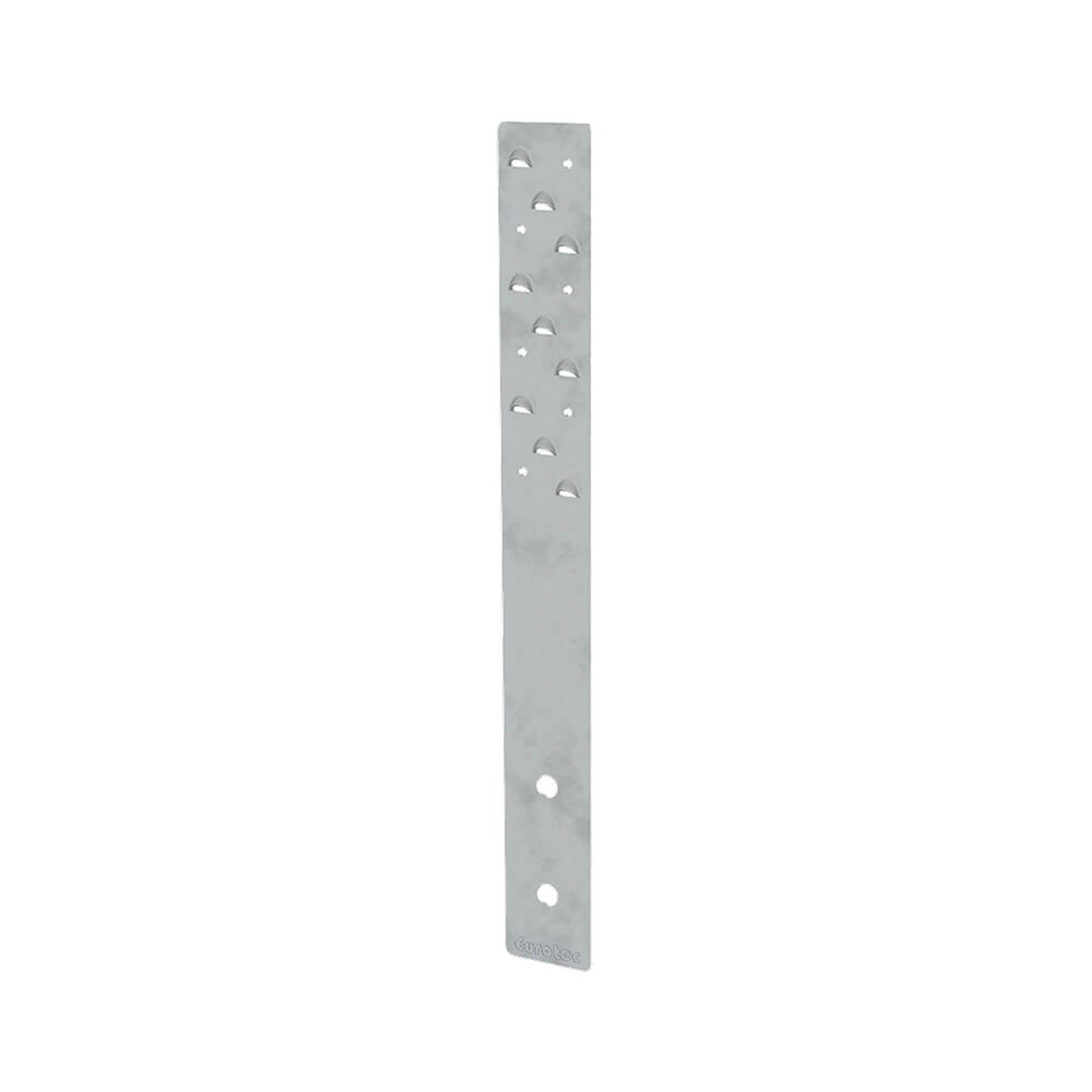

Eurotec Zuglasche HB60/HB70
9,86 €*
Entwickelt für den modernen Holzbau zur Aufnahme von Scher- und ZugkräftenVorteile:Unterschiedliche EinsatzgebieteDank des innovativem Befestigungskonzept sehr hohe SchertragfähigkeitWeniger Verbinder notwendigFür die Montage in Holz und BetonAnwendungshinweise:In einem Winkel von 45° wird die Zuglasche mithilfe von Senkkopfschrauben 5 x 120 mm befestigt. Durch die vorgesehene Schraubenführung entsteht eine kraftschlüssige Verbindung zwischen Zuglasche und Schraubenkopf. Mit der Rock-Betonschraube oder dem Bolzenanker kann die Zuglasche mit Hilfe der Löcher Ø 14 mm in Beton verschraubt werden.Eine umfassende Montageanleitung finden Sie in dem Produktdatenblatt.

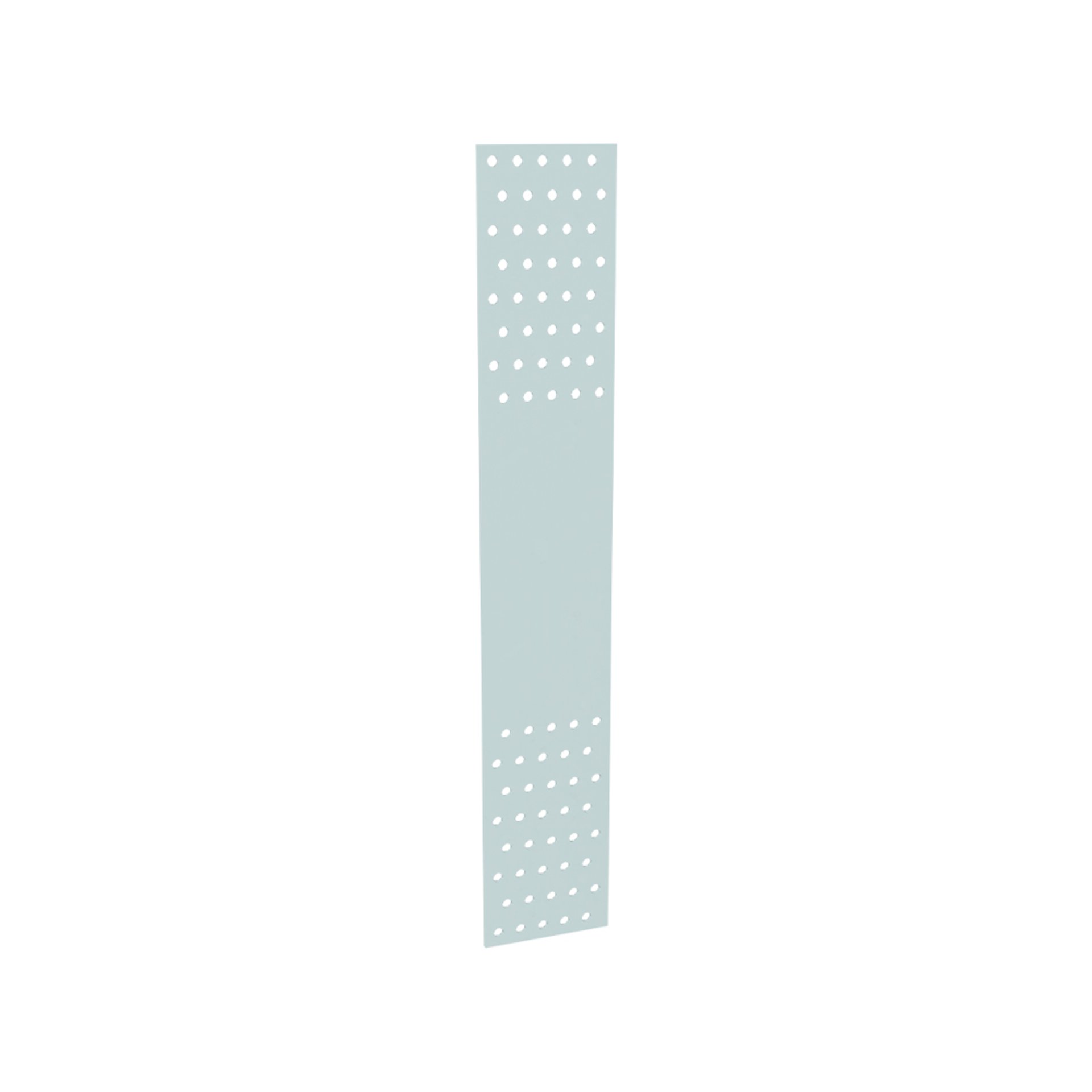

Eurotec Zuglasche HighLoad
21,32 €*
Die Zuglaschen HighLoad sind für Zugbelastungen bei Holz-Holz Verbindungen ausgelegt. Sie sind ideal geeignet für die Gestaltung mehrgeschossiger CLT-Gebäude mit Bodenplattenstärken von bis zu 240 mm. Ihre optimierte Geometrie ist für drei verschiedene Laststufen mit einer charakteristischen Zugfestigkeit von bis zu 200 kN ausgelegt. Um die genannten Werte zu erreichen, müssen die Zuglaschen mit den Eurotec Schrauben WBS Strong befestigt werden.EinsatzmöglichkeitenBedingt korrosionsbeständig und einsetzbar in den Nutzungsklassen 1 und 2 nach DIN EN 1995 (Eurocode 5)Für Zugbelastungen von bis zu 200 kNZu kombinieren mit WBS StrongMaterialS355 Kohlenstoffstahl + galvanisch verzinkt
