Pitzl Pfostenträger - Gewindestangen, Gewinde M20 (mm) 150
Zur Aufnahme von Druck-, Zug- und Querkräften
Ebenfalls erhältlich: - Abhubsicherung wahlweise durch Verschweißen der Verstellmutter mit der oberen Platte (Bestellbeispiel: 11013.1201) oder einer Sicherungslasche (Bestellbeispiel: 11013.1202) möglich.
Art-Nr. 11009.0100Obere Platte mm 100 x 100 x 6Untere Platte mm 100 x 100 x 6Gewinde M20 mm 150Bohrung Ø 12 mm unt. 4Bohrung Ø 12 mm ob. 4
Pitzl Pfostenträger - Gewindestangen, Gewinde M20 (mm) 150
Zur Aufnahme von Druck-, Zug- und Querkräften
Ebenfalls erhältlich: - Abhubsicherung wahlweise durch Verschweißen der Verstellmutter mit der oberen Platte (Bestellbeispiel: 11013.1201) oder einer Sicherungslasche (Bestellbeispiel: 11013.1202) möglich.
Art-Nr. 11009.0180Obere Platte mm 80 x 80 x 5Untere Platte mm 100 x 100 x 6Gewinde M20 mm 150Bohrung Ø 12 mm unt. 4Bohrung Ø 12 mm ob. 4
Pitzl Pfostenträger - Gewindestangen, Gewinde M20 (mm) 150
Zur Aufnahme von Druck-, Zug- und Querkräften
Ebenfalls erhältlich: - Abhubsicherung wahlweise durch Verschweißen der Verstellmutter mit der oberen Platte (Bestellbeispiel: 11013.1201) oder einer Sicherungslasche (Bestellbeispiel: 11013.1202) möglich.
Art-Nr. 11009.1100Obere Platte mm 100 x 100 x 6Untere Platte mm 160 x 100 x 6Gewinde M20 mm 150Bohrung Ø 13 mm unt. 4Bohrung Ø 12 mm ob. 4
Pitzl Pfostenträger - Gewindestangen, Gewinde M20 (mm) 250
Zur Aufnahme von Druck-, Zug- und Querkräften
Ebenfalls erhältlich: - Abhubsicherung wahlweise durch Verschweißen der Verstellmutter mit der oberen Platte (Bestellbeispiel: 11013.1201) oder einer Sicherungslasche (Bestellbeispiel: 11013.1202) möglich.
Art-Nr. 11009.0200Obere Platte mm 100 x 100 x 6Untere Platte mm 100 x 100 x 6Gewinde M20 mm 250Bohrung Ø 12 mm unt. 4Bohrung Ø 12 mm ob. 4
Pitzl Pfostenträger - Gewindestangen, Gewinde M20 (mm) 250, 1 Seite 2 x 45° geschnitten
Zur Aufnahme von Druck-, Zug- und Querkräften
Ebenfalls erhältlich: - Abhubsicherung wahlweise durch Verschweißen der Verstellmutter mit der oberen Platte (Bestellbeispiel: 11013.1201) oder einer Sicherungslasche (Bestellbeispiel: 11013.1202) möglich.
Art-Nr. 11009.6200Obere Platte mm 100 x 100 x 6Untere Platte mm 200 x 100 x 6Gewinde M20 mm 250Bohrung Ø 13 mm unt. 3Bohrung Ø 12 mm ob. 4Besonderheiten 1 Seite 2 x 45° geschnitten
Pitzl Pfostenträger - Gewindestangen, Gewinde M24 (mm) 250
Zur Aufnahme von Druck-, Zug- und Querkräften
Ebenfalls erhältlich: - Abhubsicherung wahlweise durch Verschweißen der Verstellmutter mit der oberen Platte (Bestellbeispiel: 11013.1201) oder einer Sicherungslasche (Bestellbeispiel: 11013.1202) möglich.
Art-Nr. 11013.1200Obere Platte mm 100 x 100 x 6Untere Platte mm 160 x 100 x 6Gewinde M24 mm 250Bohrung Ø 13 mm unt. 4Bohrung Ø 12 mm ob. 4
Pitzl Pfostenträger - Gewindestangen, Gewinde M24 (mm) 250, 1 Seite 2 x 45° geschnitten
Zur Aufnahme von Druck-, Zug- und Querkräften
Ebenfalls erhältlich: - Abhubsicherung wahlweise durch Verschweißen der Verstellmutter mit der oberen Platte (Bestellbeispiel: 11013.1201) oder einer Sicherungslasche (Bestellbeispiel: 11013.1202) möglich.
Art-Nr. 11013.6200Obere Platte mm 100 x 100 x 6Untere Platte mm 200 x 100 x 6Gewinde M24 mm 250Bohrung Ø 13 mm unt. 3Bohrung Ø 12 mm ob. 4Besonderheiten 1 Seite 2 x 45° geschnitten
Pitzl Pfostenträger - Gewindestangen, Gewinde M24 (mm) 330
Zur Aufnahme von Druck-, Zug- und Querkräften
Ebenfalls erhältlich: - Abhubsicherung wahlweise durch Verschweißen der Verstellmutter mit der oberen Platte (Bestellbeispiel: 11013.1201) oder einer Sicherungslasche (Bestellbeispiel: 11013.1202) möglich.
Art-Nr. 11013.1300Obere Platte mm 100 x 100 x 6Untere Platte mm 160 x 100 x 6Gewinde M24 mm 330Bohrung Ø 13 mm unten 4Bohrung Ø 12 mm ob. 4
Pitzl Pfostenträger - Gewindestangen, Gewinde M24 (mm) 500
Zur Aufnahme von Druck-, Zug- und Querkräften
Ebenfalls erhältlich: - Abhubsicherung wahlweise durch Verschweißen der Verstellmutter mit der oberen Platte (Bestellbeispiel: 11013.1201) oder einer Sicherungslasche (Bestellbeispiel: 11013.1202) möglich.
Art-Nr. 11013.1500Obere Platte mm 100 x 100 x 6Untere Platte mm 160 x 100 x 6Gewinde M24 mm 500Bohrung Ø 13 mm unt. 4Bohrung Ø 12 mm ob. 4
Pfostenträger Gewindestangen mit Gewinde M24, Gewinde: 150 mm
Technische Daten
Art-Nr.
11013.0100
Obere Platte mm
100 x 100 x 6
Untere Platte mm
100 x 100 x 6
Gewinde mm
150
Bohrung Ø 12 mm unten
4
Bohrung Ø 12 mm oben
4
max. charakteristische Drucktragfähigkeit (kN) *
90,0
Zur Aufnahme von Druck-, Zug- und Querkräften
Pfostenträger Gewindestangen mit Gewinde M24, Gewinde: 150 mm
Technische Daten
Art-Nr.
11013.1100
Obere Platte mm
100 x 100 x 6
Untere Platte mm
160 x 100 x 6
Gewinde mm
150
Bohrung Ø 13 mm unten
4
Bohrung Ø 12 mm oben
4
max. charakteristische Drucktragfähigkeit (kN) *
100,0
Zur Aufnahme von Druck-, Zug- und Querkräften.
Pitzl Pfostenträger PTP easy Gewindestangen, Gewinde M20x250 mm, zinip
Zur Aufnahme von Druck-, Zug- und Querkräften
Ebenfalls erhältlich: - Abhubsicherung wahlweise durch Verschweißen der Verstellmutter mit der oberen Platte (Bestellbeispiel: 11013.1201) oder einer Sicherungslasche (Bestellbeispiel: 11013.1202) möglich.
Art-Nr. 11009.1200Obere Platte mm 100 x 100 x 6Untere Platte mm 160 x 100 x 6Gewinde M20 mm 250Bohrung Ø 13 mm unt. 4Bohrung Ø 12 mm ob. 4

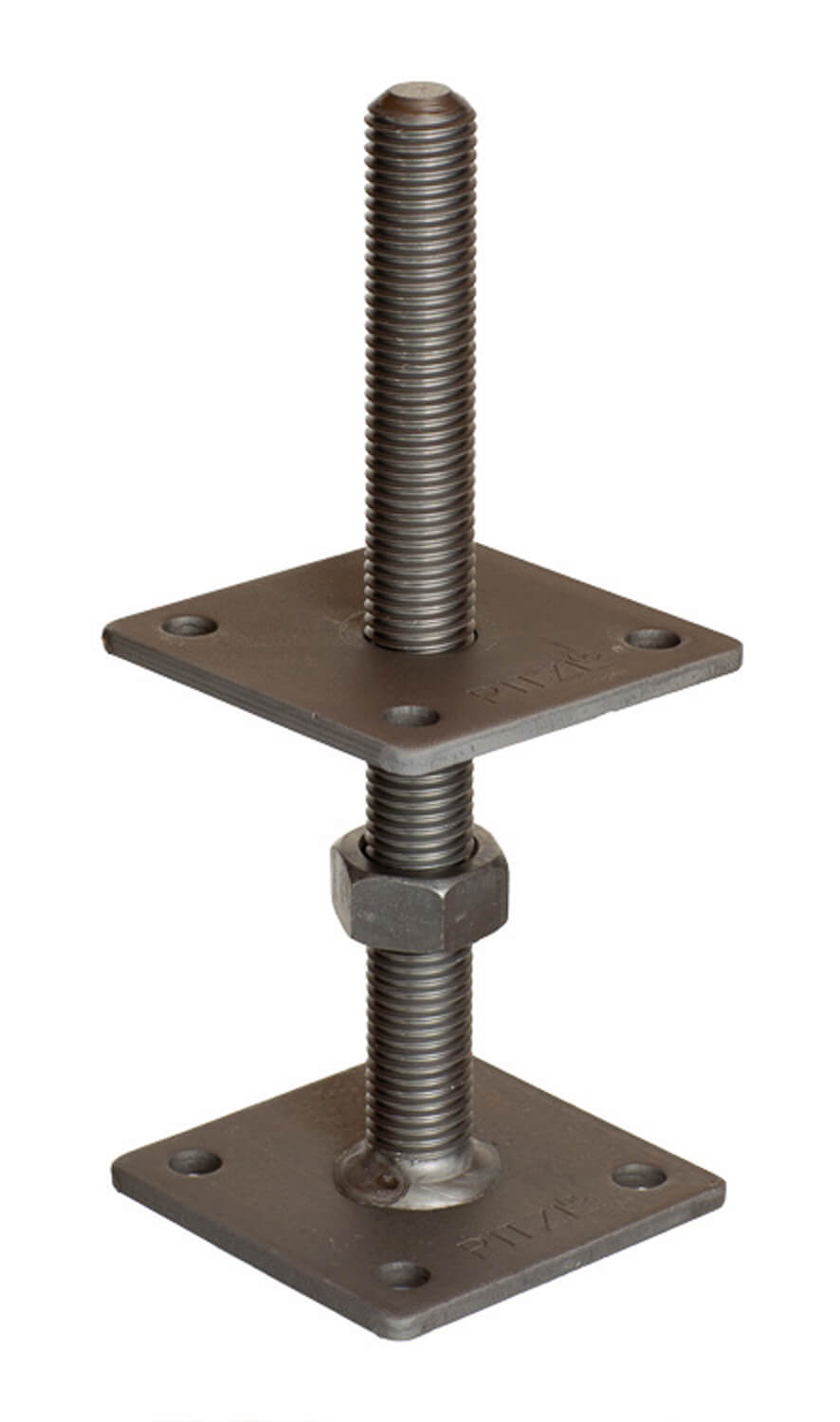

Pitzl Pfostenträger PTP easy Gewindestangen, Gewinde M24x250 mm, zinip
Zur Aufnahme von Druck-, Zug- und Querkräften
Ebenfalls erhältlich: - Abhubsicherung wahlweise durch Verschweißen der Verstellmutter mit der oberen Platte (Bestellbeispiel: 11013.1201) oder einer Sicherungslasche (Bestellbeispiel: 11013.1202) möglich.
Art-Nr. 11013.0200Obere Platte mm 100 x 100 x 6Untere Platte mm 100 x 100 x 6Gewinde M24 mm 250Bohrung Ø 12 mm unt. 4Bohrung Ø 12 mm ob. 4
