DRÄCO Festhaftenstanze K10-FH-25
Biegen und Stanzen von 2 Löchern in einem Arbeitsschritt zu einer Festhafte für eine Falzhöhe von 25 mm. Für alle Materialien bis ca. 0,8 mm, Edelstahl bis ca. 0,5 mm. Die Festhaftenstaze K10-FH ist aus Edelstahl gefertigt. Der Montagfuss aus Aluminium. Das Gerät ist also nichtrostend.
Technische Daten:
Art. Nr.
91700
NE-Metalle; ; mm
0,8
Edelstahl; ; mm
0,5

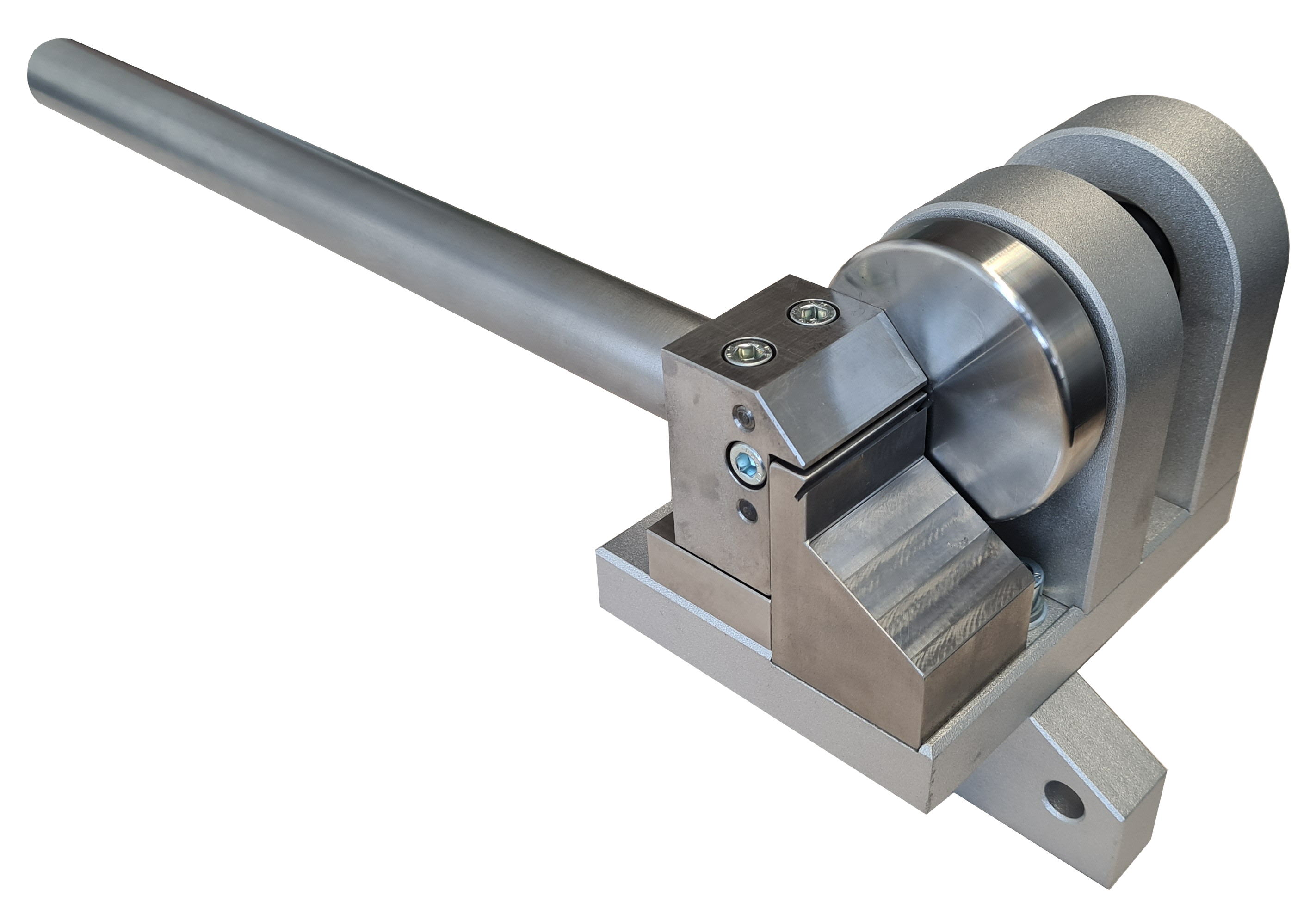

DRÄCO Festhaftenstanze K10-FH-38
Biegen und Stanzen von 2 Löchern in einem Arbeitsschritt zu einer Festhafte für eine Falzhöhe von 38 mm. Für alle Materialien bis ca. 0,8 mm, Edelstahl bis ca. 0,5 mm. Haftenbreite: variabel, bis 39 mm
Technische Daten:
Art. Nr.
91700-38
Edelstahl; ; mm
0,5
NE-Metalle; ; mm
0,8
DRÄCO Mobile Segment-Handabkantbank K1-AGN-3
Standard-Ausrüstung:
Fingereinsätze (Segmente) für Oberwange 560 / 202 R / 202 L / 102 / 127 / 76 / 52 mm
Biegewinkel Unterwange 520 / 445 / 290 mm.
Schlüsselsatz
verstellbarer Parallelanschlag
verstellbarer Gehrungsanschlag
Eigenschaften:
ideal im Dach- und Wandbereich
Traufkanten, Rauten, Laschen und Kassetten einfach und schnell fertigen
Kantungen in alle technisch möglichen Richtungen, auch nach OBEN und UNTEN!
schnelle Blechklemmung über Handhebel
inklusive Segmente für Oberwange, Winkelsortiment und Anschläge
ohne Untergestell, dadurch leicht auf das Dach zu transportieren
Die Abkantbank kann an eine Werkbank geschraubt werden
Alle Teile an der Handabkantbank sind aus nichtrostenden Materialien hergestellt und auch jederzeit austauschbar
Technische Daten:
Art. Nr.
91295-3
Edelstahl; ; mm
0,5
NE-Metalle; ; mm
0,8
Gewicht +/-; ; kg
57
Arbeitsbreite; ;mm
1120
DRÄCO Mobile Segment-Handabkantbank K1-AGNU-3
Standard-Ausrüstung:
Fingereinsätze (Segmente) für Oberwange 560 / 202 R / 202 L / 102 / 127 / 76 / 52 mm
Biegewinkel Unterwange 520 / 445 / 290 mm.
Untergestell fahrbar (nur K1-AGNU-3)
Schlüsselsatz
verstellbarer Parallelanschlag
verstellbarer Gehrungsanschlag
Zubehörkasten K1-AGNZ-3 (nur K1-AGNU-3)
Eigenschaften:
ideal im Dach- und Wandbereich
Traufkanten, Rauten, Laschen und Kassetten einfach und schnell fertigen
Kantungen in alle technisch möglichen Richtungen, auch nach OBEN und UNTEN!
schnelle Blechklemmung über Handhebel
inklusive Segmente für Oberwange, Winkelsortiment, Untergestell fahrbar (K1-AGNU-3) und Anschläge
Handabkantbank durch Lösen der Verbindungsschrauben vom Untergestell abnehmbar, dadurch leicht auf das Dach zu transportieren
Die Abkantbank kann ohne das Untergestell an eine Werkbank geschraubt werden
Alle Teile an der Handabkantbank sind aus nichtrostenden Materialien hergestellt und auch jederzeit austauschbar
Technische Daten:
Art. Nr.
91292-3
Edelstahl; ; mm
0,5
NE-Metalle; ; mm
0,8
Gewicht +/-; ; kg
80
Arbeitsbreite; ;mm
1120
Eckold Handzange HZ52
Mit dem mobilen Handformer, der Handzange HZ 52, können Sie Blechprofile oder Flanschkanten durch Stauchen oder Strecken anpassen und korrigieren. Auch Clinchen, also das Verbinden von Blechen ohne Hilfsmaterialien, ist mit der Handzange möglich. Die Handzange HZ 52 wird vor allem bei Anpass- und Korrekturarbeiten auf Baustellen eingesetzt. Mit dieser mobilen Zange können Bleche und Profile bis 1.0 mm (St.) oder 1,5 mm (Al) sowohl gestreckt als auch gestaucht werden!
Zubehör:1 Sechskantschluessel m. Zapf SWO DIN 691 1 0050691 1 0711 Einmaulschluessel SW 19 DIN 894 005008941 012 Zylinderschrauben M8x20 DIN 6912 0050691 22051 Unterlegplatte 1.0 mm 004020810901 Unterlegplatte 1.5 mm 004020811281 Unterlegplatte 2.0 mm 00402081152
Falzsid Nachrüstkit RVM Getriebeadapter für Rillenverbindermaschine
Getriebeadapter für Akkubohrmaschine kompatibel mit RVM-RillenverbindermaschineKit bestehend aus:
Gehäuse mit Untersetzungsgetriebe
Deckleiste mit Befestigungsflansch
Fingerschutzblech
Stecknussadapter
Befestigungsmaterial
Falzsid RVM – Rillenverbindermaschine zur Herstellung von Stoßverbindungen
Profiliere deine Rillenverbinder flexibel und bedarfsgerecht einfach selbst.
Spare dabei hohe Kosten. Biete deinen Kunden eine saubere und wartungsfreie Stoßverbindung mit der technisch notwendigen Dehnungsmöglichkeit!
Anwendungsgebiete:
waagerechte Einfassungen
Attika
Sims
Vorteile:
Leichtgängige Handkurbel
Kompakte Bauweise und geringes Gewicht durch klugen Materialmix
Für sämtliche beschichtete und unbeschichtete Bleche geeignet
Optimale Geometrie: der breitere Mittelsteg am Rillenverbinder sorgt für bessere Wasserableitung und noch bessere Optik!
Technische Daten
Artikelbezeichnung:
RVM – Rillenverbindermaschine
Artikelnummer:
FS-RVM-01
Gewicht:
ca. 7 kg
L/B/H:
315/325/145 mm
Einschubbreite (Rollenbreite):
250 mm
Blechdicken:
Alu, Zink, Kupfer: bis 1,0mm
Vz. Stbl.: bis 0,75mm
Edelstahl: bis 0,6mm
Als Erweiterungsset zur Rillenverbindermaschine findest du unter den Tab Zubehör den Nachrüstkit Getriebeadapter. Mit dieser Erweiterung kannst du durch Anbringung deines Akkuschraubers in Serie gehen!

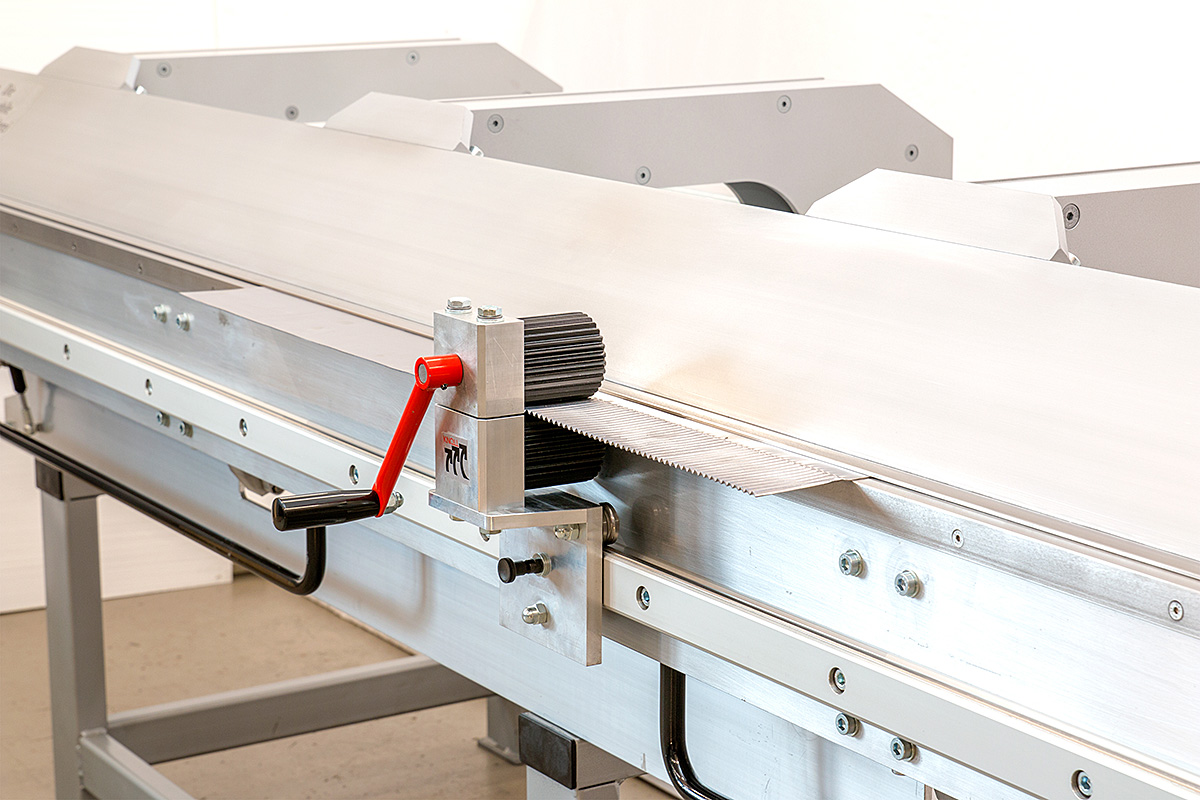

KNOLL Bleiweller für Gleisprofil
Der KNOLL Bleiweller ermöglicht die Herstellung von halbseitig gewellten Bleistreifen mit glattem Falzrand. Diese Bleischürze ist einfach in der Verarbeitung: Der nichtgewellte Rand kann sauber eingefalzt werden.Der KNOLL Bleiweller ist mit dem Laufwagen auf der Oberwange (Gleisprofil) einsetzbar.
KNOLL Bleiweller für Linearführung
Der KNOLL Bleiweller ermöglicht die Herstellung von halbseitig gewellten Bleistreifen mit glattem Falzrand. Diese Bleischürze ist einfach in der Verarbeitung: Der nichtgewellte Rand kann sauber eingefalzt werden. Der KNOLL Bleiweller ist mit dem Laufwagen auf der Linearführung einsetzbar.
KNOLL Profilierkopf für Gleisprofil (ST) für Schechtl KS+KSV, Schröder AK - Steckfalzpaneele und Einhängefalz
Das Profilierwerkzeug für die Oberwangenmontage inklusive Führungswagen, sofort einsetzbar.
Mit dem KNOLL Profilierkopf für Gleisprofil (ST) für Schechtl KS+KSV und Schröder AK können Sie sehr einfach und schnell flächenbündige Fassadenprofile herstellen. Die verschiedenen KNOLL Fassadenfalze bieten neue vielfältige Gestaltungsmöglichkeiten z.B. an Dachgauben, Ortgängen, Kaminverkleidungen usw.
KNOLL Profilierkopf– flächenbündige Fassadenprofile
KNOLL Profilierkopf für Schechtl LBX - Steckfalzpaneele und Einhängefalz
Das Profilierwerkzeug für die Oberwangenmontage inklusive Führungswagen, sofort einsetzbar.
Mit dem KNOLL Profilierkopf für Schechtl LBX können Sie sehr einfach und schnell flächenbündige Fassadenprofile herstellen. Die verschiedenen KNOLL Fassadenfalze bieten neue vielfältige Gestaltungsmöglichkeiten z.B. an Dachgauben, Ortgängen, Kaminverkleidungen usw.
KNOLL Profilierkopf– flächenbündige Fassadenprofile
KNOLL Wulstrichter, für die mit dem Wulststab gefertigte Wulst im Koffer - mach es gerade und rund
Mit dem KNOLL Wulstrichter richten Sie die gefertigte Wulst. Durch stetiges Erhöhen des Anpressdruckes der Laufrollen werden die gewulsteten Bleche ganz einfach konvex oder konkav gerundet.
Bei Zn und Al runden Sie Ihre Wulst sogar ohne befüllen. Der KNOLL Wulstrichter gibt es auch mit verschiedenen Rollendurchmessern für die mit dem Wulststab gedrehte Wulst. Geben Sie uns hierfür den Durchmesser Ihres Wulststabes an. Anwendungsbeispiele: Fenstersimse, Mauerabdeckungen, Altbausanierungen ...
MASC Stauch- und Streckgerät
Stauchen und Strecken mit einem Gerät
einfaches Auswechseln der Werkzeugeinsätze
universell einsetzbar im Werkstatt- und Baustellenbereich
für runde Simse und Gauben
mit Handhebel als Handzange direkt am Dach einsetzbar
LBX 200 Manuelle Schwenkbiegemaschine
LBX
optimal für verschiedene Einsatzorte auf der Baustelle
Gewichtsausgleich an der Oberwange (hält die Oberwange auf jeder Öffnungshöhe)
mit kurzen Füßen ist die Montage auf einer Werkbank oder in einem Baufahrzeug möglich
verschleißfreie und wartungsfreie Wälzlager
Serienausstattung
1 Scharfschiene 20°, Radius 1 mm für die Oberwange (austauschbar) Alternativ kann die Maschine mit eingebauter Rundschiene Radius 2 mm bestellt werden (ohne Aufpreis)
1 Einsatzschiene 15 mm für die Biegewange (nicht austauschbar)
1 Paar Ständerfüße
4 Lenkrollen (nur möglich bei den Modellen LBX 200 und LBX 250)
Daten2040 x 0,63 mm Stahl 400 N/mm²2040 x 1,00 mm Alu 250 N/mm²2040 x 0,50 mm VA 600 N/mm²
Farbe: blau
Schechtl X-Gestell passend zur TBX + TBS + LBT (klappbar mit Aufstellungsunterstützung)
Schnittleistung Rollenschere0,80 mm Stahl1,00 mm Kupfer1,00 mm Aluminium0,50 mm VA
Schechtl TBS 100 Manuelle, transportable Segment-Schwenkbiegemaschine mit Schnellspannsystem
TBS
mobiles Leichtgewicht auf der Baustelle (gehärtete Segmente aus Aluminium)
alle Wangen sind segmentiert und bieten eine 40 mm große Freiheit
Justierung ohne zusätzliche Werkzeuge
Montage der TBS (ohne X-Gestell) auf einer Werkbank oder in einem Baufahrzeug möglich
Serienausstattung
Segmente mit Schnellspannsystem an Oberwange, Biegewange und Unterwange
Oberwangensegmente in Radius 1 mm
Segmenthöhe 40 mm
Oberwangendruckeinstellung und Biegewangenabsenkung
Aufbewahrungsbox für die Segmente
Daten
1000 x 0,63 mm Stahl 400 N/mm²1000 x 1,00 mm Aluminium 250 N/mm²1000 x 0,50 mm VA 600 N/mm²1000 x 0,80 mm Kupfer 300 N/mm²1000 x 1,00 mm Zink 300 N/mm²
Segmenthöhe: 40 mmTeilung der Segmente:5 x 100 mm2 x 50 mm1 x 30/40/60/70 mm1 x Ecke rechts 100 mm1 x Ecke links 100 mmFarbe: blau
Schechtl TBX 100 Transportable Bau-Schwenkbiegemaschine
TBX 100
Transportabel und klappbar
Ideal für Baustellen, Arbeiten am Dach und auf Baugerüsten
Montage der TBX (ohne X-Gestell) auf einer Werkbank oder in einem Baufahrzeug möglich
Klemmdruck justierbar - gleichmäßig gutes Biegeergebnis über die gesamte Arbeitsbreite
Serienausstattung
1 Oberwangen-Schiene 45°, Radius 1 mm (nicht austauschbar)
Optionales Zubehör für TBX 100
X-Gestell (klappbar mit Rollen)
Ständerfüße
Wulsteinrichtung
Wulststab in Ø 14 mm, 16 mm, 18 mm oder 20 mm
Windeisen in 12 mm (Kurbeln zum Drehen des Wulststabes)
Rollenschere
Sicken und Bördelmaschine Prinzing SM 50
Leichte und transportable Sickenmaschine für den zuverlässigen und dauerhaften Einsatz.Ausstattung:
Walzenhalter
Walzenschlüssel
große Anschlagplatte, geteilt und gehärtet
Lackierung: Himmelblau, RAL: 5015
Technische Daten:
Art. Nr
Walzenmittel Abstand (mm)
Ausladung (mm)
Walzenaufnahme (d in mm)
Blechdicke bei 400 N/mm² (mm)
Antrieb
Gewicht mit Walzen (kg)
Abmessung LxBxH (cm)
SM50
50
200
20
1,25
manuell
26
57x22x44
Optionales Zubehör: Walzensatz mit 9 Paar Walzen, gehärtet und geschliffen
WUKO Master 0420, 230 V
Anlage zur Herstellung des Profils für den Winkel- oder Doppelstehfalz (Falzhöhe 25 mm)
Maschinenrahmen aus modularem AluprofilsytemObere Maschinenabdeckung:Einfach zu öffnende Schwenktüren mit Sicherheitsschalter, Rahmeneinsatz aus durchsichtigen, schlagfesten Polycarbonatplatten⇒ gute Übersicht beim Profilieren⇒ schneller Zugriff für Einstellung und ServiceFahrbar, montiert auf zwei Bockrollen und zwei Lenkrollen mit TotalfeststellerMotor 230 V mit Frequenzumrichter zur stufenlos einstellbarenArbeitsgschwindigkeit (0 - 12 m/min)Vorwärts- und RückwärtslaufWir bieten zwei Ausführungen an: MODELL 0420 und MODELL 0420S
Profilieren
Herstellung des Profils für den Winkel- oder Doppelstehfalz (Falzhöhe 25 mm)
Arbeitsbreite von ca. 290 bis 810 mm mit Handrad über zwei Spindeln stufenlos verstellbar
⇒ Scharbreite ca. 210 - 730 mm
Einlaufführungen leicht und präzis verstellbar (Maßkorrektur an den Umkantungen)
Spannungsarmes Profil durch acht große, gehärtete Profilrollensätze
Achter Rollensatz zum einfachen Ausrichten der Scharen und zum Rundbiegen
- konvex oder konkav - kleinster Radius ca. 6 m
Transportrollen mit extrem belastbarer, schnittfester Polyurethanbeschichtung
Elektromechanische Längenmesseinrichtung, geschützt platziert innerhalb des Maschinenrahmens
Ebenso problemloses Profilieren von kurzen Scharen (ca. 50 cm Minimallänge) sowie einseitiges Profilieren z.B. konischer Scharen
