Eurotec Scherplatte

10,19 €*

Inhalt: 1 Stück

Preise inkl. MwSt. zzgl. Versandkosten

Versandfertig in 7 Tagen, Lieferzeit 1-3 Tage

Bestellen Sie für weitere 250,00 € und Sie erhalten Ihre Bestellung versandkostenfrei.

Stück

Produktnummer: EUR-954113

EAN: 4251314728746

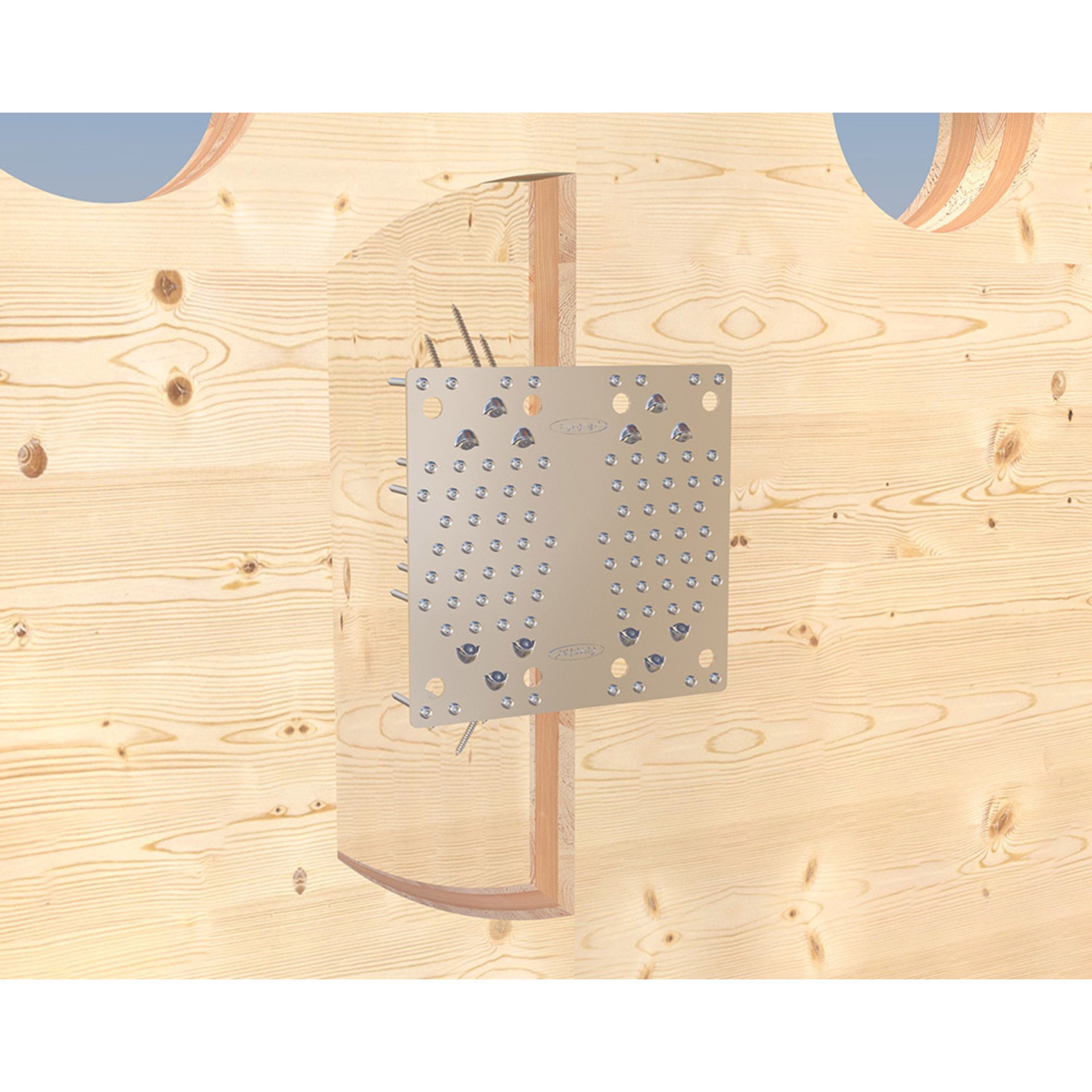

Die Scherplatte wurde speziell für den modernen Holzbau entwickelt und dient als Plattenverbinder, um die Aufnahme von Scherkräften zu gewährleisten. Dies wird durch unterschiedliche Löcher sichergestellt, die zur Befestigung in Beton und Holz vorgesehen sind. Die Scherplatte wird im Massivholz- und Holzrahmenbau eingesetzt.
Vorteile:

Vielfältige Anwendungsgebiete
Durch innovative Befestigungstechnik sehr große Schertragfähigkeit
Geringe Anzahl an Verbindungen notwendig
Zur Installation in Beton und Holz

Anwendungshinweise:

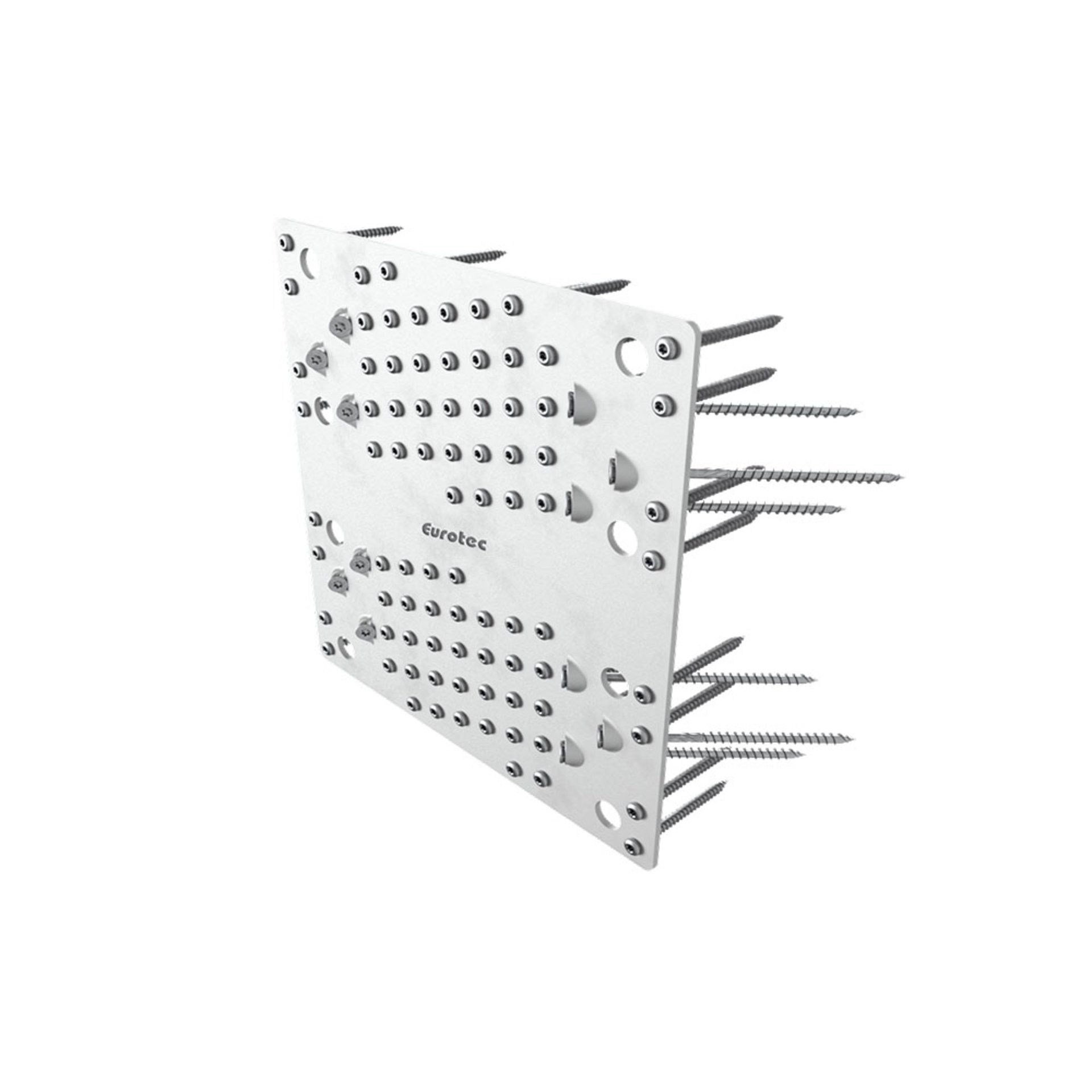

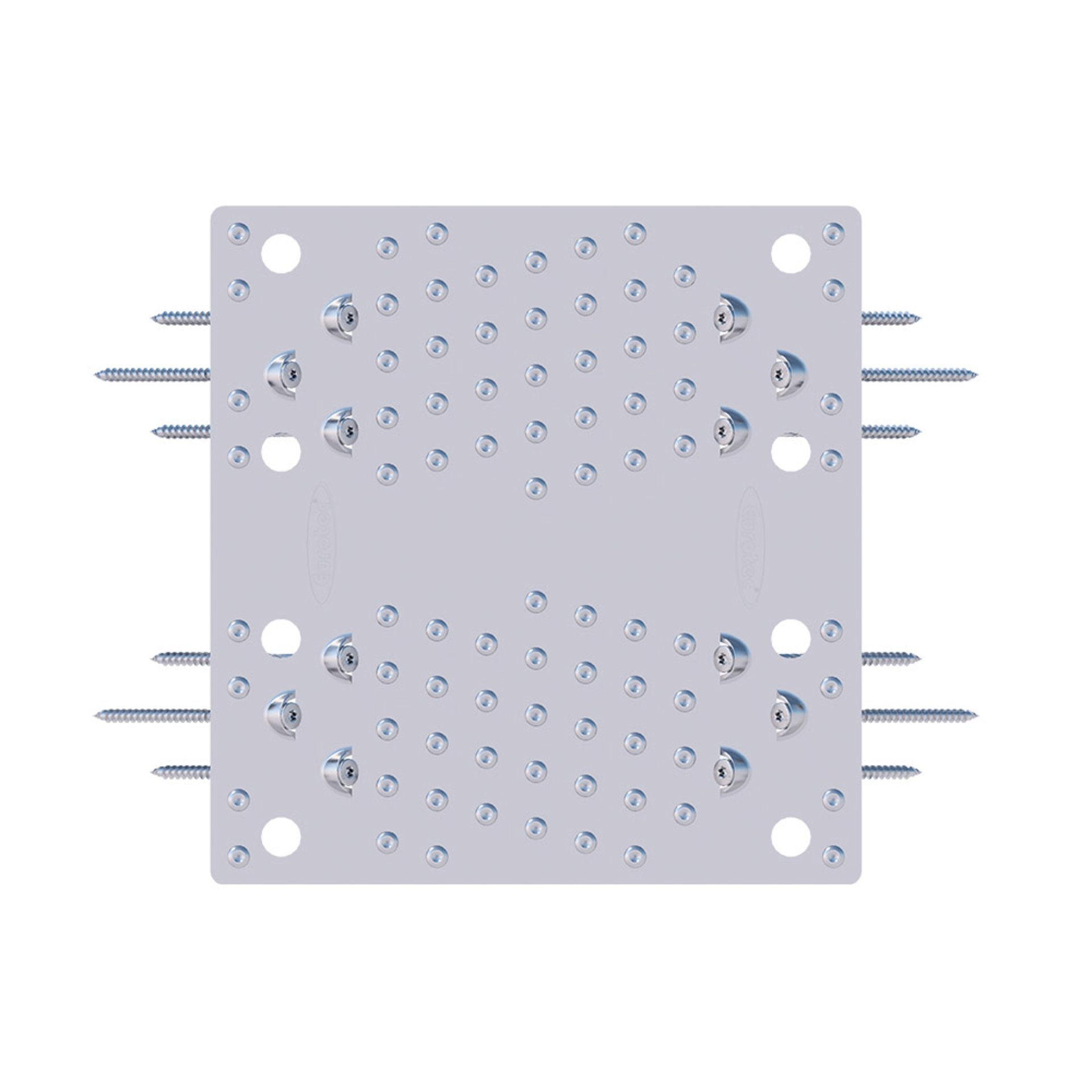

Für die Befestigung im Holz sind pro Seite 41 gerade Löcher und 6 Schrägverschraubungslöcher vorhanden, die wahlweise mit Ankernägeln oder Winkelbeschlagschrauben (WBS) fixiert werden. In Abhängigkeit von der Nutzung sind zwei weitere Befestigungslöcher vorhanden, die zusätzlich zur statischen Berechnung zur Verfügung stehen. Für die Fixierung im Beton stehen die vorgesehenen Löcher mit Ø 14 mm zur Verfügung, welche mit Bolzenankern oder der Rock-Betonschraube befestigt werden.

Eigenschaften

Anzahl Schraublöcher gerade:	82 Stück
Anzahl Schrägschraublöcher Holz:	12 Stück
Breite:	240 mm
Holz-Holz-Verbindungen:	Ja
Länge:	230 mm
Löcher Betonverbindung:	8 Stück
Löcher Betonverbindung Durchmesser:	14 mm
Material:	Stahl S250 verzinkt
Materialstärke:	3 mm
Werkstoffnummer:	1.0242

0 /5

0 von 0 Bewertungen

Bewerten Sie dieses Produkt!

Teilen Sie Ihre Erfahrungen mit anderen Kunden.

Ihre Bewertung*

Perfekt

Angezeigter Name*

Ihre Mail-Adresse*

Titel*

Ihre Erfahrungen*

Die mit einem Stern (*) markierten Felder sind Pflichtfelder.

Abbrechen

Keine Bewertungen gefunden. Teilen Sie Ihre Erfahrungen mit anderen.

Kunden haben sich auch angesehen

Pitzl Pfostenträger PTP easy Rechts/Links Gewinde, Verstellbereich 142 - 207 mm, zinip

Pitzl Pfostenträger PTP easy Rechts/Links Gewinde, Verstellbereich 142 - 207 mm, zinip Ein System für jeden Einsatzbereich! Gewindestärken von 20 bis 30 mm und verschiedenste Plattengrößen in Materialstärken von 6 bis 15 mm bieten für jeden Anwendungsfall die perfekte Lösung. Abhub und seitliche Einwirkungen können mittels einer geraden Verschraubung ins Hirnholz mit Holzschrauben Vollgewinde 10 x 120 mm (europäisch technisch zugelassen) oder einem Schwert bzw. Seitenlaschen gesichert werden. Selbstverständlich sind Pfostenträger vom System Rechts/Links Gewinde im fertig eingebauten Zustand auch unter hohen Lasteinwirkungen problemlos höhenverstellbar. Durch die Verwendung von zusätzlichen Kontermuttern ist eine hohe Steifigkeit möglich. Standardausführung mit oberer quadratischer Platte. Art-Nr. 10920.1000Obere Platte mm 100 x 100 x 6Untere Platte mm 160 x 100 x 6Gew. M 24 unt. 65Gew. M 24 ob. 65Bohrung Ø 13 mm unt. 4Bohrung Ø 12 mm ob. 4Verstellbereich mm 142 - 207Passende Abdeckhülse Art-Nr. 10834.____ .2000

31,70 €*

Pitzl Pfostenträger Rechts/Links mit Gewinde M24 für Drehfundamente, Verstellbereich: 142 - 207 mm

Pfostenträger Rechts/Links mit Gewinde M24 für Drehfundamente, Verstellbereich: 142 - 207 mm Technische Daten Art-Nr. 10922.9000 Obere Platte mm 100 x 100 x 6 Untere Platte mm 140 x 189 x 6 Gewinde M 24 unten 65 Gewinde M 24 oben 65 Bohrung unten Langloch 11 x 60 mm 4 Bohrung oben 4x Ø 12 mm Einbauhöhe mm 142 - 207 Passende Abdeckhülse Art-Nr. 10834. .2000 Ein System für jeden Einsatzbereich! Gewindestärken von M20 bis M30 und verschiedenste Plattengrößen in Materialstärken von 6 bis 15 mm bieten für jeden Anwendungsfall die perfekte Lösung. Abhub und seitliche Einwirkungen können mittels einer geraden Verschraubung ins Hirnholz mit Holzschrauben Vollgewinde 10 x 120 mm (europäisch technisch zugelassen) oder einem Schwert bzw. Seitenlaschen gesichert werden. Selbstverständlich sind Pfostenträger vom System Rechts/Links Gewinde im fertig eingebauten Zustand auch unter hohen Lasteinwirkungen problemlos höhenverstellbar. Durch die Verwendung von zusätzlichen Kontermuttern ist eine hohe Steifigkeit möglich.

43,46 €*

Pitzl Schwerlast Pfostenträger verstellbar, Verstellbereich: 190 - 260 mm

Schwerlast Pfostenträger verstellbar, Verstellbereich: 190 - 260 mm Technische Daten Art-Nr. 11008.7190 Obere Platte mm 160 x 160 x 12 Untere Platte mm 160 x 160 x 12 Rohr / Gewinde Ø M 64 Bohrung Ø 13 mm unten 4 Bohrung Ø 11 mm oben 4 Einbauhöhe mm 190 - 260 max. charakteristische Drucktragfähigkeit (kN) * 515,0 Die hauseigene Fertigung ermöglicht es Pitzl schnell und flexibel auf Kundenwünsche zu reagieren. Aufgrund der überproportional angefallenen Schneemassen in weiten Teilen Europas war esnötig, rasch angepasste Pfostenträger zu entwickeln und zu bauen.Das äußerst massiv ausgeführte PTP plus Pfostenträger System 11008.____ ist ab sofort sowohl starr als auch verstellbar erhältlich. Die optimal abgestimmte Bauweise ermöglicht sehr hohe charakteristische Lastaufnahmen auf Druck bis zu 515 kN sowie bei horizontalen Lasteinwirkungen bis zu 18,2 kN. Das bewährte Pitzl Verschraubungskonzept oder ein Schwert mit Stabdübelbohrung garantieren einen Abhubwert bis zu 50 kN.

269,46 €*

Pitzl Schwerlast Verbinder für Holz-Holzanschluss 140 x 600 x 20 mm

Schwerlast Verbinder für Holz-Holzanschluss 140 x 600 x 20 mm Technische Daten Art-Nr. 88560.1000 Abmessungen B x H x D (mm) 140 x 600 x 20 Anzahl Schrauben 64 Schraubengröße Ø 8 x 100 - 200 Mindestholzabmessung mit Schrauben Ø 8 x 160 (mm) Hauptträger 170 x 620 Nebenträger 170 x 620 Charakteristische Tragfähigkeit * Ø 8 x 160 352,01 Ø 8 x 200 435,47 VPE 4 Die Schwerlast HVP der Serie 885.. sind mit einer Breite von 140 mm optimal für breite Träger (ab 170 mm) mit sehr hohen Belastungen geeignet.Ein weiteres Qualitätsmerkmal der Pitzl HVP-Verbinderserie ist die Eloxierung. Neben einer leichtgängigen Montage und einer schmutzfreien Oberfläche verleiht sie den Pitzl HVP eine sehr ansprechende Optik.

301,07 €*

STF Pfostenträger 140+50 (50 mm höhenverstellbar) D=42, feuerverz. zum Aufbetonieren

STF Pfostenträger 140+50 (50 mm höhenverstellbar) D=42 feuerverz. mit 12 x 5,0x80 + Dichtung -- zum Aufbetonieren Die Vorteile: feuerverzinkt nach der Montage 50/100 mm höhenverstellbar Montage ohne Abbundarbeiten Lieferung mit Schrauben mit statischer Berechnung char. Zugtragfähigkeit Nt,k 9,2 kN, Drucktragfähigkeit Nc,k 50 kN SchrägverschraubungDer STF-Pfostenträger wird ohne Bohrung und ohne Schlitz mit 10 HECO-TOPIX 5,0x80 am Stiel befestigt. Konstruktiver Holzschutz über Dichtung 90x90x1,5 mm. Zugelassen ETA-18/0543 Höhenverstellbar Die STF-Pfostenträger Typ STF 140+50, Typ STF 190+100, STF 300+150 sind nach der Montage 50, 100 bzw. 150 mm höhenverstellbar.

34,63 €*

STF Pfostenträger 190+100 (100 mm höhenverstellbar) D=42 feuerverz. zum Aufbetonieren

STF Pfostenträger 190+100 (100 mm höhenverstellbar) D=42 feuerverz. mit 12 x 5,0x80 + Dichtung -- zum Aufbetonieren Die Vorteile: feuerverzinkt nach der Montage 50/100 mm höhenverstellbar Montage ohne Abbundarbeiten Lieferung mit Schrauben mit statischer Berechnung char. Zugtragfähigkeit Nt,k 9,2 kN, Drucktragfähigkeit Nc,k 50 kN SchrägverschraubungDer STF-Pfostenträger wird ohne Bohrung und ohne Schlitz mit 10 HECO-TOPIX 5,0x80 am Stiel befestigt. Konstruktiver Holzschutz über Dichtung 90x90x1,5 mm. Zugelassen ETA-18/0543 Höhenverstellbar Die STF-Pfostenträger Typ STF 140+50, Typ STF 190+100, STF 300+150 sind nach der Montage 50, 100 bzw. 150 mm höhenverstellbar.

48,04 €*

STF Pfostenträger 300+150 (150 mm höhenverstellbar) D=42, feuerverz. zum Aufbetonieren

STF Pfostenträger 300+150 (150 mm höhenverstellbar) D=42 feuerverz. mit 12 x 5,0x80 + Dichtung -- zum Aufbetonieren Die Vorteile: feuerverzinkt nach der Montage 50/100 mm höhenverstellbar Montage ohne Abbundarbeiten Lieferung mit Schrauben mit statischer Berechnung char. Zugtragfähigkeit Nt,k 9,2 kN, Drucktragfähigkeit Nc,k 50 kN SchrägverschraubungDer STF-Pfostenträger wird ohne Bohrung und ohne Schlitz mit 10 HECO-TOPIX 5,0x80 am Stiel befestigt. Konstruktiver Holzschutz über Dichtung 90x90x1,5 mm. Zugelassen ETA-18/0543 Höhenverstellbar Die STF-Pfostenträger Typ STF 140+50, Typ STF 190+100, STF 300+150 sind nach der Montage 50, 100 bzw. 150 mm höhenverstellbar.

48,30 €*

Eurotec Pfostenverbinderschraube 1000, sonderbeschichtet

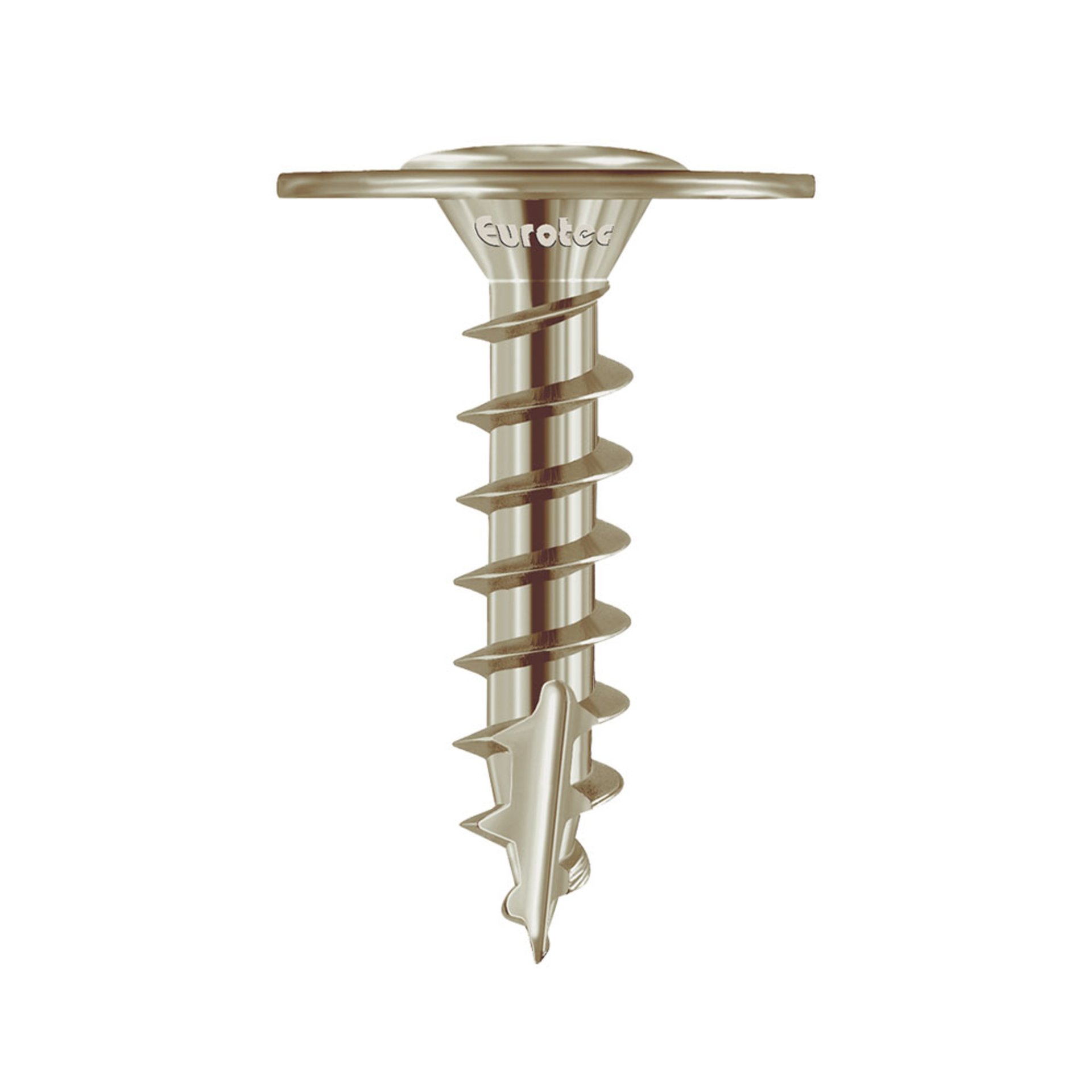

Die selbstbohrende Pfostenverbinderschraube mit einem Tellerkopfdurchmesser von 22 mm eignet sich hervorragend für die Montage von Stahlblech an Holz. Weitere Anwendungsgebiete dieser Schraube sind die Verbindung von Stahlformteilen mit Holzpfosten wie z.B. Stützenfüßen, Stützenankern, Balkenschuhen, Einschlagbodenhülsen und Aufschraubhülsen im Zaun- und Pergolabau.Für gerbstoffhaltige Hölzer wie z.B. Eiche ist die Pfostenverbinderschraube verzinkt nicht geeignet.VorteileDie spezielle Geometrie der Schraubenspitze verringert die Spaltwirkung -> kein Vorbohren erforderlichBesonders korrosionsgeschütztEinsatz z. B. im Zaun- und PergolabauMaterialGehärteter Kohlenstoffstahl, Sonderbeschichtung 1000Einsetzbar in den Nutzungsklassen 1 und 2 nach DIN EN 1995 - Eurocode 5Hält bis zu 1000 Stunden Salzsprühnebelprüfung gemäß DIN EN ISO 9227 NSS standKorrosivitätskategorie C4 lang nach DIN EN ISO 12944-6Gute Beständigkeit gegen mechanische BeanspruchungNicht geeignet für gerbstoffhaltige Hölzer
