ATLAS HF 200 - Im Set à 12 St = 6 Paar

Schwerlast Verbinder für Holz-Holzanschluss 120 x 550 x 20 mm Technische Daten Art-Nr. 88455.1000 Abmessungen B x H x D (mm) 120 x 550 x 20 Anzahl Schrauben 44 Schraubengröße Ø 8 x 100 - 200 Mindestholzabmessung mit Schrauben Ø 8 x 160 (mm) Hauptträger 170 x 570 Nebenträger 140 x 570 Charakteristische Tragfähigkeit * Ø 8 x 160 226,29 Ø 8 x 200 279,94 Die Schrägbohrungen sowie die Verwendbarkeit verschiedener Schraubenlängen garantieren Passgenauigkeit auch bei kleineren Holzquerschnitten.

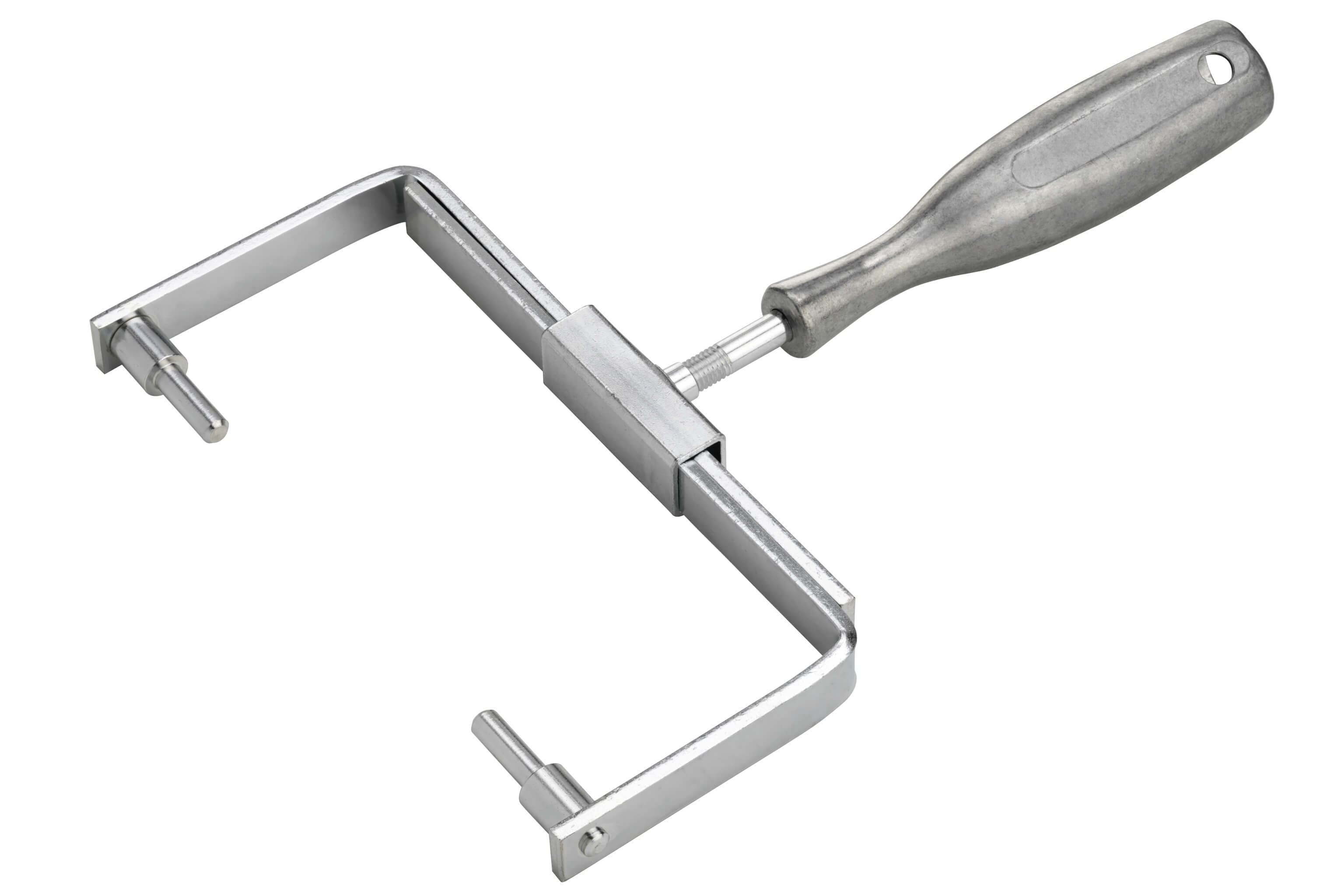

Bitumen - Roller Universal - Doppelbügel, für Dachdecker Art.Nr.: 03370000stufenlos bis 25 cm verstellbarMaße (mm): 250Gewicht (Gramm): 350EAN. 4014118006935Ausführung: Universal-Doppelbügel

Entdecken Sie den ATLAS Fräser HFF 100 – die perfekte Lösung für präzise und effiziente Bearbeitungen in der Metall- und Holzverarbeitung. Dieser hochmoderne Fräser vereint innovative Technologie mit herausragender Leistung, um Ihnen die besten Ergebnisse zu liefern. Der ATLAS Fräser HFF 100 zeichnet sich durch seine robuste Bauweise und Langlebigkeit aus. Mit einem Durchmesser von 100 mm bietet er eine optimale Schnittfläche, die für verschiedene Anwendungen geeignet ist. Egal, ob Sie feine Konturen fräsen oder grobe Materialien bearbeiten möchten, dieser Fräser meistert jede Herausforderung mit Leichtigkeit. Dank seiner speziellen Beschichtung reduziert der HFF 100 Reibung und Wärmeentwicklung, was die Lebensdauer des Werkzeugs verlängert und die Effizienz Ihrer Arbeiten steigert. Die präzise Schneidgeometrie sorgt für saubere Schnittkanten und minimiert Nachbearbeitungszeiten. Vertrauen Sie auf die Qualität und Leistung des ATLAS Fräsers HFF 100 und bringen Sie Ihre Projekte auf das nächste Level. Ideal für Profis und Hobbyisten, die Wert auf Präzision und Zuverlässigkeit legen. Holen Sie sich den ATLAS Fräser HFF 100 und erleben Sie die Zukunft des Fräsens!

Entdecken Sie den ATLAS Fräser HFF 70 – die perfekte Lösung für präzise und effiziente Bearbeitungen in der Metall- und Holzverarbeitung. Dieser hochmoderne Fräser vereint innovative Technologie mit herausragender Leistung, um Ihnen die besten Ergebnisse zu liefern. Der ATLAS Fräser HFF 70  zeichnet sich durch seine robuste Bauweise und Langlebigkeit aus. Mit einem Durchmesser von 70 mm bietet er eine optimale Schnittfläche, die für verschiedene Anwendungen geeignet ist. Egal, ob Sie feine Konturen fräsen oder grobe Materialien bearbeiten möchten, dieser Fräser meistert jede Herausforderung mit Leichtigkeit. Dank seiner speziellen Beschichtung reduziert der HFF 70 Reibung und Wärmeentwicklung, was die Lebensdauer des Werkzeugs verlängert und die Effizienz Ihrer Arbeiten steigert. Die präzise Schneidgeometrie sorgt für saubere Schnittkanten und minimiert Nachbearbeitungszeiten. Vertrauen Sie auf die Qualität und Leistung des ATLAS Fräsers HFF 70 und bringen Sie Ihre Projekte auf das nächste Level. Ideal für Profis und Hobbyisten, die Wert auf Präzision und Zuverlässigkeit legen. Holen Sie sich den ATLAS Fräser HFF 70 und erleben Sie die Zukunft des Fräsens!

SchabloneMontageDen Anschlag der Fräs- und Montagelehre einfach auf die gewünschte Größe des Atlas-Holzverbinders einstellen, die Fräs- und Montagelehre auflegen, fixieren und mit dem entsprechendem Nutfräser die Taschenfräsung herstellen.Anschließend wird der Atlas in die Ausfräsung eingesetzt und mit den mitgelieferten Systemschrauben befestigt. Am anzuschließenden Bauteil wird dann die Fräs- und Montagelehre in derselben Einstellung wie zuvor aufgelegt und der baugleiche zweite Teil des Atlas-Holzverbinders verschraubt. Die Vormontage ist beendet und das anzuschließende Bauteil wird eingehängt.Abschließend wird die Fixierschraube in den Atlas gesetzt. Hierdurch wird der Atlas-Holzverbinder, falls nötig, zusammengezogen und die Lagesicherung der Knotenverbindung gewährleistet. FERTIG!Der Einbau kann sowohl sichtbar (für Schattennut-Anschlüsse) als auch nicht sichtbar (eingefräst) ausgeführt werden. Im Montagebeispiel ist der nicht sichtbare Einbau dargestellt. Beim sichtbaren Einbau entfällt die Ausfräsung und die Fräs- und Montagelehre wird nur als Montagelehre verwendet.AnwendungenFür fast alle Bereiche des Holzbaus, unabhängig von der Faserrichtung der Hölzer, also vertikal wie horizontal einsetzbar! Neben-Hauptträger, Nebenträger-Stütze, Riegelkonstruktion, Hallenbau, Fassadenbau, Wintergartenbau, Balkonbau. Die Knotenverbindung des Atlas-Holzverbinders ist in vier Richtungen mit hohen geprüften statischen Werten zu belasten und stellt gleichzeitig die Sicherung gegen unbeabsichtigtes Lösen des Verbinders dar.

SchabloneMontageDen Anschlag der Fräs- und Montagelehre einfach auf die gewünschte Größe des Atlas-Holzverbinders einstellen, die Fräs- und Montagelehre auflegen, fixieren und mit dem entsprechendem Nutfräser die Taschenfräsung herstellen.Anschließend wird der Atlas in die Ausfräsung eingesetzt und mit den mitgelieferten Systemschrauben befestigt. Am anzuschließenden Bauteil wird dann die Fräs- und Montagelehre in derselben Einstellung wie zuvor aufgelegt und der baugleiche zweite Teil des Atlas-Holzverbinders verschraubt. Die Vormontage ist beendet und das anzuschließende Bauteil wird eingehängt.Abschließend wird die Fixierschraube in den Atlas gesetzt. Hierdurch wird der Atlas-Holzverbinder, falls nötig, zusammengezogen und die Lagesicherung der Knotenverbindung gewährleistet. FERTIG!Der Einbau kann sowohl sichtbar (für Schattennut-Anschlüsse) als auch nicht sichtbar (eingefräst) ausgeführt werden. Im Montagebeispiel ist der nicht sichtbare Einbau dargestellt. Beim sichtbaren Einbau entfällt die Ausfräsung und die Fräs- und Montagelehre wird nur als Montagelehre verwendet.AnwendungenFür fast alle Bereiche des Holzbaus, unabhängig von der Faserrichtung der Hölzer, also vertikal wie horizontal einsetzbar! Neben-Hauptträger, Nebenträger-Stütze, Riegelkonstruktion, Hallenbau, Fassadenbau, Wintergartenbau, Balkonbau. Die Knotenverbindung des Atlas-Holzverbinders ist in vier Richtungen mit hohen geprüften statischen Werten zu belasten und stellt gleichzeitig die Sicherung gegen unbeabsichtigtes Lösen des Verbinders dar.

SchabloneMontageDen Anschlag der Fräs- und Montagelehre einfach auf die gewünschte Größe des Atlas-Holzverbinders einstellen, die Fräs- und Montagelehre auflegen, fixieren und mit dem entsprechendem Nutfräser die Taschenfräsung herstellen.Anschließend wird der Atlas in die Ausfräsung eingesetzt und mit den mitgelieferten Systemschrauben befestigt. Am anzuschließenden Bauteil wird dann die Fräs- und Montagelehre in derselben Einstellung wie zuvor aufgelegt und der baugleiche zweite Teil des Atlas-Holzverbinders verschraubt. Die Vormontage ist beendet und das anzuschließende Bauteil wird eingehängt.Abschließend wird die Fixierschraube in den Atlas gesetzt. Hierdurch wird der Atlas-Holzverbinder, falls nötig, zusammengezogen und die Lagesicherung der Knotenverbindung gewährleistet. FERTIG!Der Einbau kann sowohl sichtbar (für Schattennut-Anschlüsse) als auch nicht sichtbar (eingefräst) ausgeführt werden. Im Montagebeispiel ist der nicht sichtbare Einbau dargestellt. Beim sichtbaren Einbau entfällt die Ausfräsung und die Fräs- und Montagelehre wird nur als Montagelehre verwendet.AnwendungenFür fast alle Bereiche des Holzbaus, unabhängig von der Faserrichtung der Hölzer, also vertikal wie horizontal einsetzbar! Neben-Hauptträger, Nebenträger-Stütze, Riegelkonstruktion, Hallenbau, Fassadenbau, Wintergartenbau, Balkonbau. Die Knotenverbindung des Atlas-Holzverbinders ist in vier Richtungen mit hohen geprüften statischen Werten zu belasten und stellt gleichzeitig die Sicherung gegen unbeabsichtigtes Lösen des Verbinders dar.

SchabloneMontageDen Anschlag der Fräs- und Montagelehre einfach auf die gewünschte Größe des Atlas-Holzverbinders einstellen, die Fräs- und Montagelehre auflegen, fixieren und mit dem entsprechendem Nutfräser die Taschenfräsung herstellen.Anschließend wird der Atlas in die Ausfräsung eingesetzt und mit den mitgelieferten Systemschrauben befestigt. Am anzuschließenden Bauteil wird dann die Fräs- und Montagelehre in derselben Einstellung wie zuvor aufgelegt und der baugleiche zweite Teil des Atlas-Holzverbinders verschraubt. Die Vormontage ist beendet und das anzuschließende Bauteil wird eingehängt.Abschließend wird die Fixierschraube in den Atlas gesetzt. Hierdurch wird der Atlas-Holzverbinder, falls nötig, zusammengezogen und die Lagesicherung der Knotenverbindung gewährleistet. FERTIG!Der Einbau kann sowohl sichtbar (für Schattennut-Anschlüsse) als auch nicht sichtbar (eingefräst) ausgeführt werden. Im Montagebeispiel ist der nicht sichtbare Einbau dargestellt. Beim sichtbaren Einbau entfällt die Ausfräsung und die Fräs- und Montagelehre wird nur als Montagelehre verwendet.AnwendungenFür fast alle Bereiche des Holzbaus, unabhängig von der Faserrichtung der Hölzer, also vertikal wie horizontal einsetzbar! Neben-Hauptträger, Nebenträger-Stütze, Riegelkonstruktion, Hallenbau, Fassadenbau, Wintergartenbau, Balkonbau. Die Knotenverbindung des Atlas-Holzverbinders ist in vier Richtungen mit hohen geprüften statischen Werten zu belasten und stellt gleichzeitig die Sicherung gegen unbeabsichtigtes Lösen des Verbinders dar.

Nicht sichtbare Befestigung auf Alu-Unterkonstruktion Zur nicht sichtbaren Befestigung von seitlich genuteten Terrassenbelägen aus bewegungsarmen Holzsorten (z. B. Lärche, Thermohölzer) oder WPC auf:   Alu-Systemprofil EVO Alu-Systemprofil EVO Slim** Terrassen-Tragsystem HKP Produktbeschreibung   Der Alu-Systemhalter Twin wird zwischen zwei Holzdielen eingesetzt und mit einer Edelstahl-Klemmplatte in der Dielennut befestigt. Die Klemmplatte wird mit einer Bohrschraube zwischen den Fugen mit der Aluminium-Unterkonstruktion verschraubt. Die Distanzdome gewährleisten einen gleichmäßigen Fugenabstand von Diele zu Diele.   Klemmplatte   Abmessungen: 20,5 x 2 x 30 mm Material: Edelstahl A2, schwarz Vorteile   Indirekte/nicht sichtbare Befestigungslösung Ein Nachjustieren sowie der Austausch von einzelnen Dielen sind jederzeit möglich Kompatibel mit dem Systemprofil EVO und dem Terrassen-Tragsystem HKP Einheitlicher Dielenabstand Unterstützt den konstruktiven Holzschutz Witterungsbeständig Der Alu-Systemhalter Twin eignet sich bei Dielen mit folgender Nutgeometrie:   Nuttiefe T: ≥ 7,5 mm Nutbreite B: ≥ 2,0 mm Nutwangenstärke S: ≥ 2,0 – 12,0 mm Eine Eignung der Holzsorte muss gegebenenfalls vom Hersteller/ Holzlieferanten festgestellt werden.       Wichtige Hinweise   Für technische Hinweise zur Anwendung und Montage unbedingt unser Produktdatenblatt auf dieser Seite herunterladen!   * Lieferung erfolgt inkl. Schraube Ø 5 x 50 mm und Bit   ** Soll der Systemhalter Twin in Kombination mit dem EVO Slim verwendet werden, muss eine kürzere Schraube extra dazu bestellt werden. Wird die dazu gelieferte Schraube Ø 5 x 50 mm verwendet, besteht die Gefahr, dass Bauteile unterhalb des EVO Slim wie z. B. Dachabdichtungen beschädigt werden.
