Pitzl Pfostenträger - schwere Ausführung, Verstellbereich 335 mm bis - 395 mm

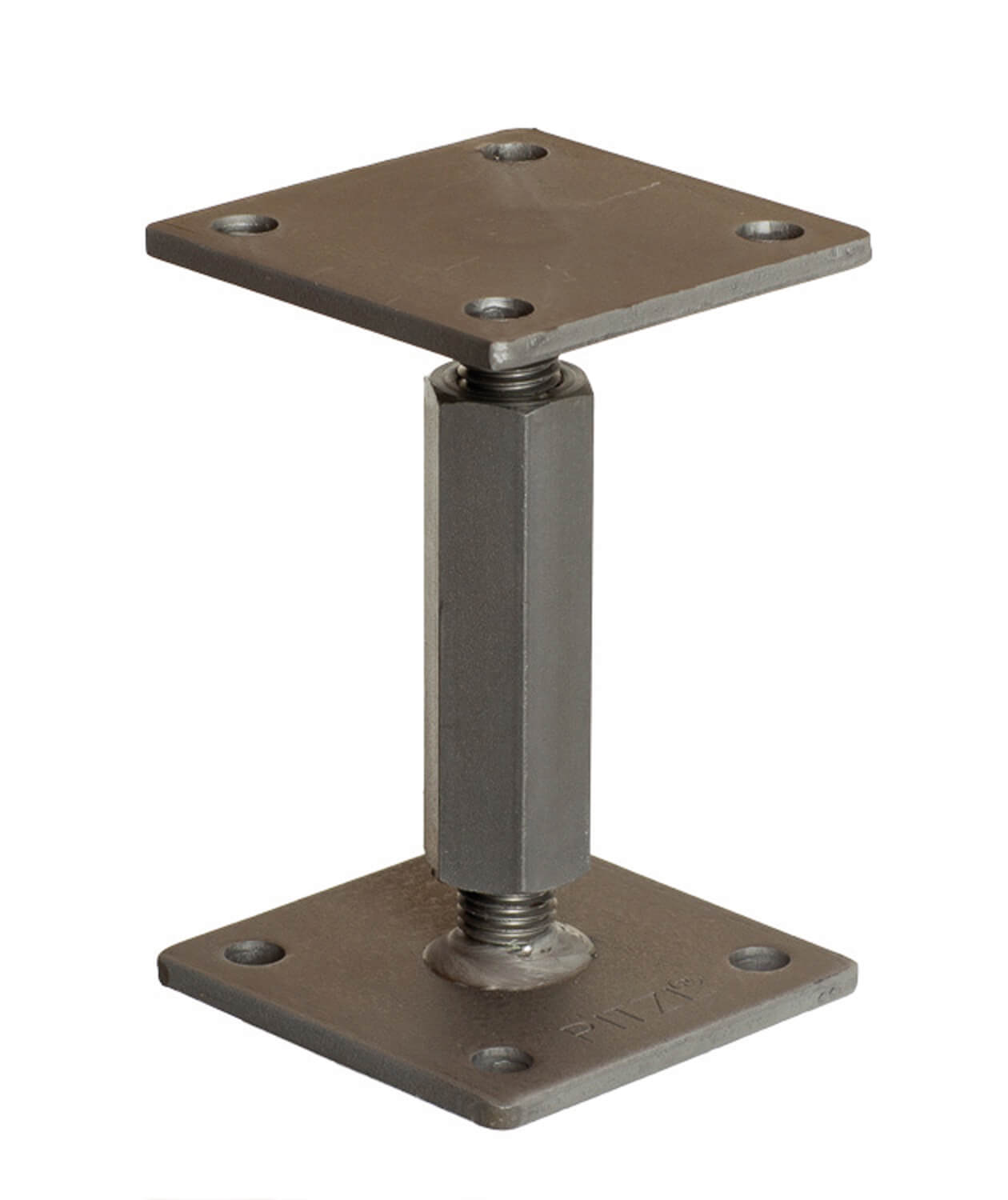

Pitzl Pfostenträger PTP easy Rechts/Links Gewinde, Verstellbereich 82 - 92 mm, zinip Ein System für jeden Einsatzbereich! Gewindestärken von 20 bis 30 mm und verschiedenste Plattengrößen in Materialstärken von 6 bis 15 mm bieten für jeden Anwendungsfall die perfekte Lösung. Abhub und seitliche Einwirkungen können mittels einer geraden Verschraubung ins Hirnholz mit Holzschrauben Vollgewinde 10 x 120 mm (europäisch technisch zugelassen) oder einem Schwert bzw. Seitenlaschen gesichert werden. Selbstverständlich sind Pfostenträger vom System Rechts/Links Gewinde im fertig eingebauten Zustand auch unter hohen Lasteinwirkungen problemlos höhenverstellbar. Durch die Verwendung von zusätzlichen Kontermuttern ist eine hohe Steifigkeit möglich. Standardausführung mit oberer quadratischer Platte. Art-Nr. 10920.1600Obere Platte mm 100 x 100 x 6Untere Platte mm 160 x 100 x 6Gew. M 24 unt. 35Gew. M 24 ob. 35Bohrung Ø 13 mm unten 4Bohrung Ø 12 mm oben 4Verstellbereich mm 82 - 92Besonderheiten kurze AusführungPassende Abdeckhülse Art-Nr. 10834.____ .1060

Pfostenträger Rechts/Links mit Gewinde M24 für Drehfundamente, Verstellbereich: 142 - 207 mm Technische Daten Art-Nr. 10921.9000 Obere Platte mm Ø 100 x 6 Untere Platte mm 140 x 189 x 6 Gewinde M 24 unten 65 Gewinde M 24 oben 65 Bohrung unten Langloch 11 x 60 mm 4 Bohrung oben 4x Ø 12 mm Einbauhöhe mm 142 - 207 Passende Abdeckhülse Art-Nr. 10834. .2000 Ein System für jeden Einsatzbereich! Gewindestärken von M20 bis M30 und verschiedenste Plattengrößen in Materialstärken von 6 bis 15 mm bieten für jeden Anwendungsfall die perfekte Lösung. Abhub und seitliche Einwirkungen können mittels einer geraden Verschraubung ins Hirnholz mit Holzschrauben Vollgewinde 10 x 120 mm (europäisch technisch zugelassen) oder einem Schwert bzw. Seitenlaschen gesichert werden. Selbstverständlich sind Pfostenträger vom System Rechts/Links Gewinde im fertig eingebauten Zustand auch unter hohen Lasteinwirkungen problemlos höhenverstellbar. Durch die Verwendung von zusätzlichen Kontermuttern ist eine hohe Steifigkeit möglich.

Pfostenträger Rechts/Links mit Gewinde M24 für Drehfundamente, Verstellbereich: 141 - 206 mm Technische Daten Art-Nr. 10923.9000 Obere Platte mm 100 x 100 x 5 Untere Platte mm 140 x 189 x 6 Gewinde M 24 unten 65 Gewinde M 24 oben 65 Bohrung unten Langloch 11 x 60 mm 4 Bohrung oben 4x Ø 12 mm Einbauhöhe mm 141 - 206 Passende Abdeckhülse Art-Nr. 10834. .2000 Ein System für jeden Einsatzbereich! Gewindestärken von M20 bis M30 und verschiedenste Plattengrößen in Materialstärken von 6 bis 15 mm bieten für jeden Anwendungsfall die perfekte Lösung. Abhub und seitliche Einwirkungen können mittels einer geraden Verschraubung ins Hirnholz mit Holzschrauben Vollgewinde 10 x 120 mm (europäisch technisch zugelassen) oder einem Schwert bzw. Seitenlaschen gesichert werden. Selbstverständlich sind Pfostenträger vom System Rechts/Links Gewinde im fertig eingebauten Zustand auch unter hohen Lasteinwirkungen problemlos höhenverstellbar. Durch die Verwendung von zusätzlichen Kontermuttern ist eine hohe Steifigkeit möglich.Wir bieten den Verarbeitern von Eindrehfundamenten die Möglichkeit, Verbindungen zum Holz mit qualitativ hochwertigen Pfostenträgern auszuführen. Das PTP-Pfostenträger Sortiment ist nach der Montage unter Lasteinwirkung höhenverstellbar. Die PTP-Serie ist für eine Lastenaufnahme vertikal, horizontal und auf Abhub konzipiert.Das Eindrehfundament bzw. der Anschluss an dieses muss gesondert nachgewiesen werden.

Pitzl Pfostenträger - System 10930 / 10931, Verstellbereich 255 mm bis - 370 mm Um die Montage weiter zu vereinfachen, haben wir die Artikelreihe 10930 entwickelt. Die Oberteile haben einen Rohrdurchmesser von 42,4 mm, diese werden einfach in den Holzpfosten eingesteckt und mit 4 Holzschrauben Ø 10 x 120 mm Vollgewinde befestigt. Dadurch sparen Sie wertvolle Montagezeit und erreichen gleichzeitig die gewohnten Werte für Druck-, Zug- und Querkräfte. Für die erforderliche Bohrung der Stütze können Sie wie bisher unseren Holzspiralbohrer oder ihre Abbundanlage verwenden. Das patentierte Oberteil ermöglicht den Pfostenträgern der Serie 10930 / 10931 einen außergewöhnlich großen Verstellbereich. Natürlich kann das Oberteil auch als Säulen-Pfetten-Verbindung verwendet werden. Der vielseitig kombinierbare Stützenfuß ist auch im eingebauten Zustand und unter hoher Lasteinwirkung höhenverstellbar. Durch die Verwendung von zusätzlichen Kontermuttern ist eine hohe Steifigkeit möglich. Art-Nr. 10930.1200Obere Platte mm Ø 100 x 8Untere Platte mm 160 x 100 x 8Gew. M 24 unt. 150Gew. M 24 ob. 150Bohrung Ø 13 mm unt. 4Bohrung Ø 12 mm ob. 4Verstellbereich mm 255 - 370Dorn Rohr Ø 42,4 mm 130Passende Abdeckhülse Art-Nr. 10834.____ .3020 Bei Pfostenträgern mit Rohr Ø 42,4 mm mit Bohrer Art. Nr. 50938.0000 Ø 42,5 mm oder einer Abbundanlage ein Loch 130 mm in das Hirnholz bohren. Das Rohr wird per Hand in das Hirnholz eingesteckt und mit 4 Tellerkopf-Schrauben Ø 10 x 120 mm Vollgewinde befestigt. Kein zusätzliches Montagewerkzeug nötig! Obere Gewindestange (M 24 x 150 mm rechts) wird durch die obere Platte geschraubt und mit Mutter gesichert. Dadurch ist eine Grobeinstellung von 50 mm und eine Feineinstellung nach fertiger Montage über die rechts/links Muffe bis zu 65 mm möglich (komplette stufenlose Verstellbarkeit von 115 mm).

Pitzl Pfostenträger PTP easy Feste Ausführung, Höhe 160 mm, feuerverzinkt Standardausführung mit oberer quadratischer Platte. Art-Nr. 11001.1000Obere Platte mm 100 x 100 x 6Untere Platte mm 100 x 100 x 6Höhe mm 160Rohr Ø mm 42Bohrung Ø 12 mm unt. 4Bohrung Ø 12 mm ob. 4

Pitzl Pfostenträger - schwere u. feste Ausführung feuerverzinkt, Höhe 250 mm Neue Schwerlast Pfostenträger bis 381 kN Die hauseigene Fertigung ermöglicht es Pitzl schnell und flexibel auf Kundenwünsche zu reagieren. Aufgrund der überproportional angefallenen Schneemengen in weiten Teilen Europas war es nötig, rasch den angepassten Pfostenträger zu entwickeln und zu bauen. Das äußerst massiv ausgeführte Pfostenträger System 11008.____ ist ab sofort sowohl starr als auch verstellbar erhältlich. Die optimal abgestimmte Bauweise ermöglicht sehr hohe Lastaufnahmen auf Druck bis ca. 381 kN sowie bei horizontalen Lasteinwirkungen bis ca. 31,7 kN. Das bewährte Pitzl Verschraubungskonzept oder ein Schwert mit Stabdübelbohrung garantieren einen Abhubwert bis ca. 38,8 kN. Feste Ausführung feuerverzinkt mit Schwert 120 x 140 x 10 mm inkl. 2 Bohrungen Ø 13 mm. Art-Nr. 11008.2250Obere Platte mm 140 x 140 x 15Untere Platte mm 140 x 140 x 15Höhe mm 250Rohr Ø mm 82,5 x 5Bohrung Ø 17 mm unt. 4Bohrung Ø 17 mm ob. 4

Pitzl Pfostenträger PTP easy Gewindestangen, Gewinde M20x250 mm, zinip Zur Aufnahme von Druck-, Zug- und Querkräften Ebenfalls erhältlich: - Abhubsicherung wahlweise durch Verschweißen der Verstellmutter mit der oberen Platte (Bestellbeispiel: 11013.1201) oder einer Sicherungslasche (Bestellbeispiel: 11013.1202) möglich. Art-Nr. 11009.1200Obere Platte mm 100 x 100 x 6Untere Platte mm 160 x 100 x 6Gewinde M20 mm 250Bohrung Ø 13 mm unt. 4Bohrung Ø 12 mm ob. 4

Pfostenträger für Zaunpfosten, Lichte Weite: 101 mm Technische Daten Art-Nr. 11044.0101 Lichte Weite mm 101 Bodenplatte mm 60 x 8 x 210 Laschen mm 60 x 6 x 200 Bohrung Ø 11 mm 8 Pfostenträger für Zaunpfosten, schwere Ausführung.

Pfostenträger PTP easy Stecksystem Z "CE", Verstellbereich 99 - 119 mm Dreh – Klick, das neue innovative Pfostenträger System mit Zentrierspitze.Mit wenigen Handgriffen, ohne zeitaufwendige und umständliche Verschraubungen, ermöglicht das neue Stecksystem eine effiiziente Montagelösung. Maximale Lastaufnahmen bei Druck, Zug und horizontalen Lasteinwirkungen werden durch die optimale Materialstärkenabstimmung des Pfostenträgers garantiert. Eine Höhenverstellung ist auch in eingebautem Zustand und unter hoher Lasteinwirkung möglich. Technische Daten: Art-Nr. 10529.1690 Obere Platte mm Ø 96 x 8 Untere Platte mm 160 x 100 x 8 Gewinde M 24 unten 55 Bohrung Ø 13 mm unten 4 Bohrung Ø 10,5 mm oben 4 Einbauhöhe mm 99 - 119
