PITZL Pfostenträger PTP easy Stecksystem Z, Verstellbereich 303 - 418 mm

54,76 €*

Inhalt: 1 Stück

Preise inkl. MwSt. zzgl. Versandkosten

Versandfertig in 7 Tagen, Lieferzeit 1-2 Tage

Bestellen Sie für weitere 250,00 € und Sie erhalten Ihre Bestellung versandkostenfrei.

Stück

Produktnummer: PIT10529.1490

EAN: 4251409400359

Unsere Vorteile

Kostenloser Versand ab 250€ in Deutschland
Kostenloser Versand ab 650€ in Österreich
Versand innerhalb von 24h
Seriöse Shops bieten PayPal wie wir
Sofort lieferbar heißt der Artikel ist auf Lager

Produktinformationen "PITZL Pfostenträger PTP easy Stecksystem Z, Verstellbereich 303 - 418 mm"

Pfostenträger PTP easy Stecksystem Z, Verstellbereich 303 - 418 mm

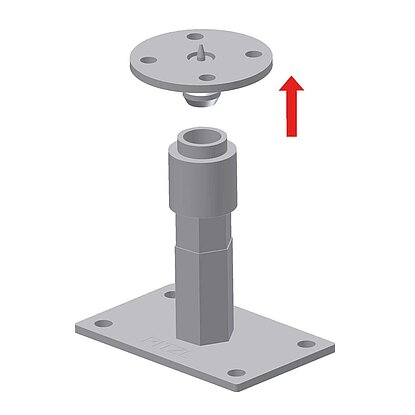

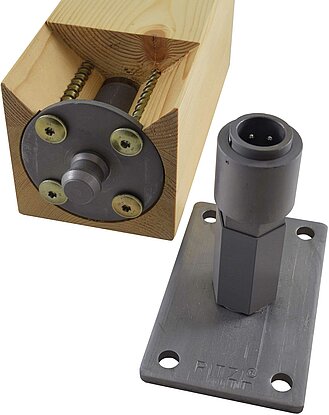

Dreh – Klick, das neue innovative Pfostenträger System mit Zentrierspitze.
Mit wenigen Handgriffen, ohne zeitaufwendige und umständliche Verschraubungen, ermöglicht das neue Stecksystem eine effiiziente Montagelösung. Maximale Lastaufnahmen bei Druck, Zug und horizontalen Lasteinwirkungen werden durch die optimale Materialstärkenabstimmung des Pfostenträgers garantiert. Eine Höhenverstellung ist auch in eingebautem Zustand und unter hoher Lasteinwirkung möglich.

Technische Daten:

Art-Nr.	10529.1490
Obere Platte mm	Ø 96 x 8
Untere Platte mm	160 x 100 x 8
Gew. M 24 unt.	250
Bohrung Ø 13 mm unten	4
Bohrung Ø 10,5 mm oben	4
Einbauhöhe mm	303 - 418

Hersteller "Pitzl"
